KIT-TPLSNIFEVB工具快速入门
1. 快速入门
本页面将指导您完成设置和使用KITTPLSNIFEVB工具的过程。
1.1 套件内含物/装箱单

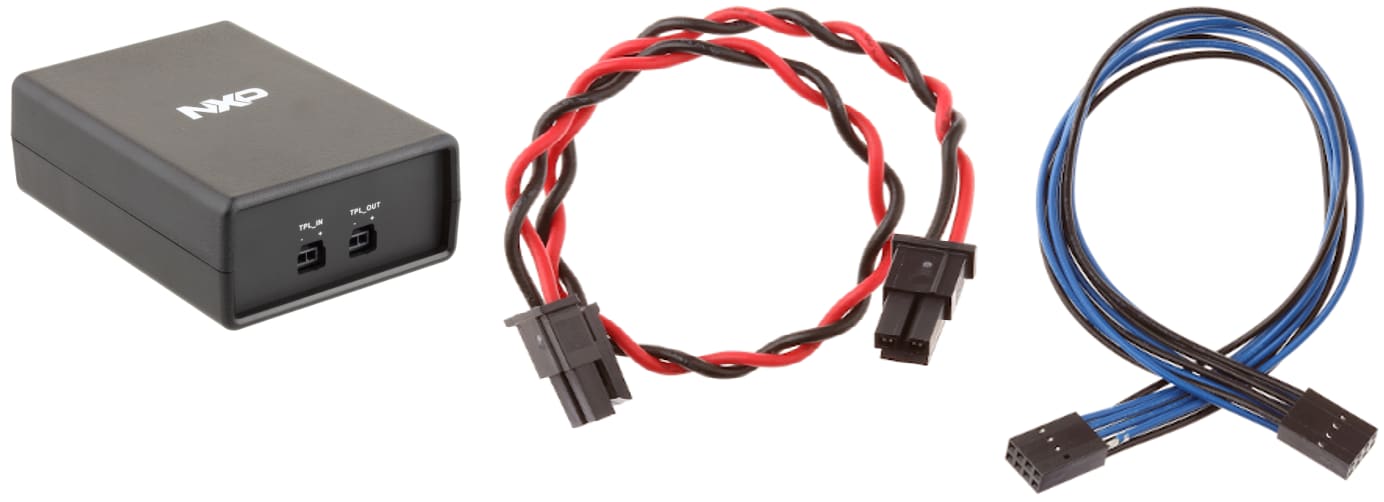

KIT-TPLSNIFEVB内含物包括：
- 完成组装和测试的TPL嗅探器Dongle，存放在防静电袋中
- 带有8引脚接头的逻辑分析仪连接电缆
- 带有2引脚接头的ETPL总线连接双绞线
3. 配置硬件
TPL嗅探器在两侧公开一组连接器。一侧专用于ETPL总线连接，另一侧提供所有其他连接器。两侧彼此电气隔离，即ETPL总线连接器与外壳上的所有其他可访问点隔离。
3.1 连接到ETPL总线

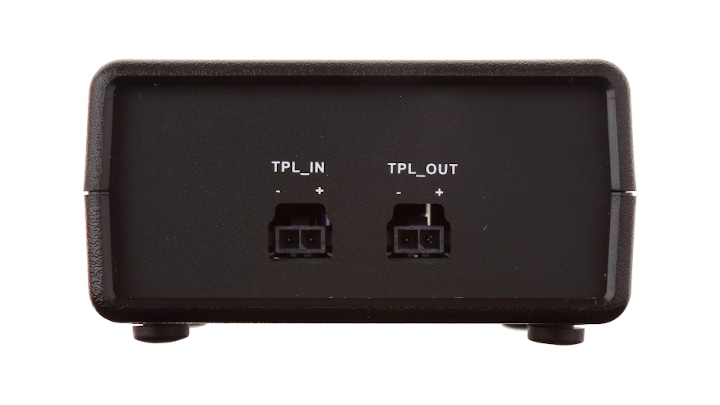

ETPL连接器位于外壳的一侧，标有TPL_IN和TPL_OUT，极性指示为+和-。嗅探器的正常运行必须确保极性正确连接，在大多数情况下，被嗅探系统也必须确保正确连接。
相反，术语IN和OUT是常规的，两个连接器在TPL嗅探器内是并联的。它们在物理上是复制的，这样可在某些用例中更容易连接线缆。例如，在菊花链的情况下，原始ETPL总线被切断，两端必须插入TPL嗅探器的插座上。在其他情况下，例如，ETPL总线只有一个差分端可连接到TPL嗅探器时，只要遵守极性，TPL_IN和TPL_OUT连接器之间就没有区别。
通常，如果从原始ETPL总线创建短截线，则其长度应尽可能短。
3.2 可选的ETPL总线负载
默认情况下，TPL嗅探器旨在为ETPL总线添加最小负载。因此，它没有添加任何终端阻抗，从总线上看到的差分负载是MC33664的输入阻抗，由1:1比率的T1隔离变压器在高压侧反射。
如果需要默认接口以外的接口；PCB上可以进行一些设置：
- 底部的两个跳接线
JP1和JP2应闭合（带有一滴焊料），以防需要标准150Ω端接。 - PCB顶部提供额外的组件封装，以适应TPL总线接口上的不同负载。它们是
R13（默认为DNP）、R14和R15（默认为0Ω）。
3.3 电源和数据连接

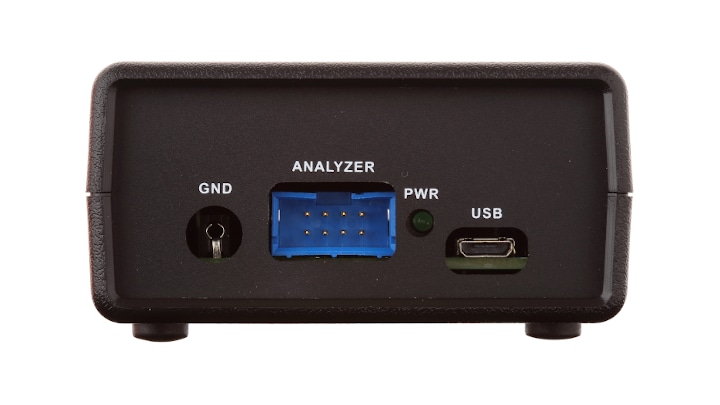

外壳与ETPL连接器相对的一侧具有TPL嗅探器的所有其他可用连接器。
- GND香蕉插头：必要时可将TPL嗅探器的GND连接到另一个电位。在原理图中标记为
J5。在某些使用情况下，整个系统，包括TPL嗅探器、电源、逻辑分析仪和相关PC，可作为一个电动浮动模块。如果需要，此接头允许将系统的接地电位（例如，TPL嗅探器以及接地连接到TPL嗅探器接地的任何其他设备）设置为任何其他方便的电位，即保护接地或车辆底盘接地（KL31）。 - 数据输出8引脚连接器：缓冲的SPI信号被传输到逻辑分析仪。在原理图中标记为
J3。 - 通电指示灯UM11650 本文提供的所有信息均受法律免责声明约束。 恩智浦公司2021年版权所有。保留所有权利。用户手册修订版 2021年7月1日至29日7/14恩智浦半导体 UM11650 KIT-TPLSNIFEVB工具
- USB Micro-B连接器：连接到5.0V电源。在原理图中标记为
J4。
3.4 连接逻辑分析仪
数据输出连接器（J3）是一个8引脚4x2公接头，可用作逻辑分析仪的接口，将传输转换为SPI格式的TPL消息。
信号均为单向，从TPL嗅探器（输出）到逻辑分析仪（输入）。
TPL嗅探器的设计使其与逻辑分析仪的连接电缆相对较长，最大长度为2米，但不损失信号的完整性，从而保持逻辑和定时信息。
此表述仅在同时满足以下两条规则时成立：
- 所连接的电缆必须具有100Ω的特性阻抗（标准IDC带状电缆上常用阻抗）。
- 电缆的逻辑分析仪侧应仅加载高阻抗终端，例如示波器的高Z输入，例如15pF || 1MΩ或5pF || 10MΩ（更好），或逻辑分析仪的数字输入（例如10pF || 2MΩ）。
不满足上述规则就无法保证TPL嗅探器正常运行，除非电缆长度非常短（<15厘米），可忽略电缆中的反射。
为了保障信号完整性和降低电磁干扰（EMI），数据线与表X中所述的带引脚的接地电位交错连接。
TPL嗅探器数据输出线和ETPL输入由ESD抑制装置进行内部保护。然而，在操作和使用TPL嗅探器时，应采取标准的防静电措施。

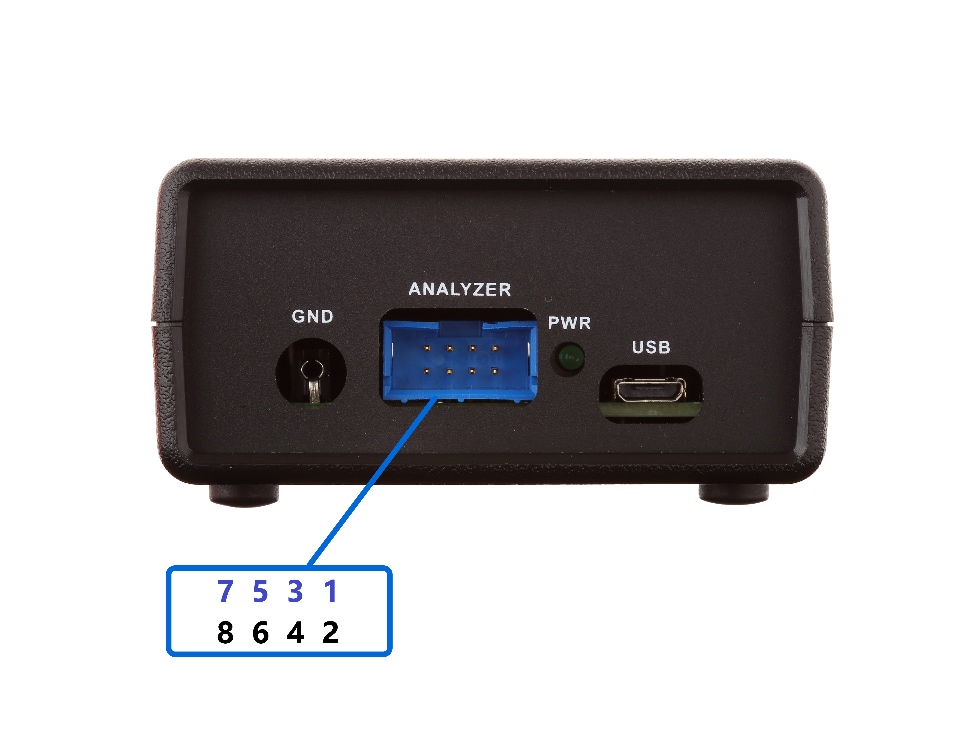

数据输出连接器的引脚分配如下表所示：
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | INTB | SPI中断信号 |
| 2 | GND | 接地 |
| 3 | RXCLK | SPI总线时钟 |
| 4 | GND | 接地 |
| 5 | RXDATA | SPI总线数据 |
| 6 | GND | 接地 |
| 7 | RXCSB | SPI芯片选择 |
| 8 | GND | 接地 |
随附的8引脚接头电缆应插入分析仪连接器，蓝色导线在顶部（NXP标识侧），黑色导线在底部。
3.5 与Saleae逻辑分析仪连接

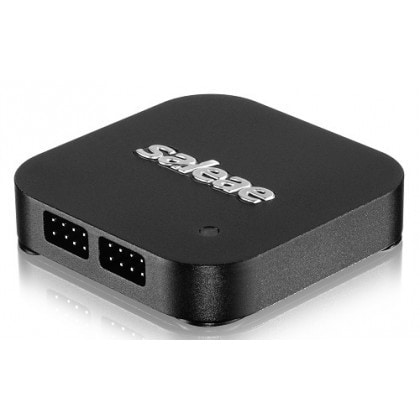

随附的8引脚接头电缆适用于Saleae Logic 8和Logic Pro 8/16分析仪系列的输入连接器。连接Saleae逻辑分析仪时，电缆的蓝色导线应插入顶部（Saleae标识侧），而黑色导线插入底部。
Saleae为其产品提供了一个软件接口，可帮助解码采集的信号。如需了解更多信息，请访问Saleae网站。
Saleae逻辑分析仪软件的插件和扩展可用于解码TPL帧。如需了解详情，请参见第4章。
4. 获取软件
4.1 Saleae逻辑软件的TPL解码器工具

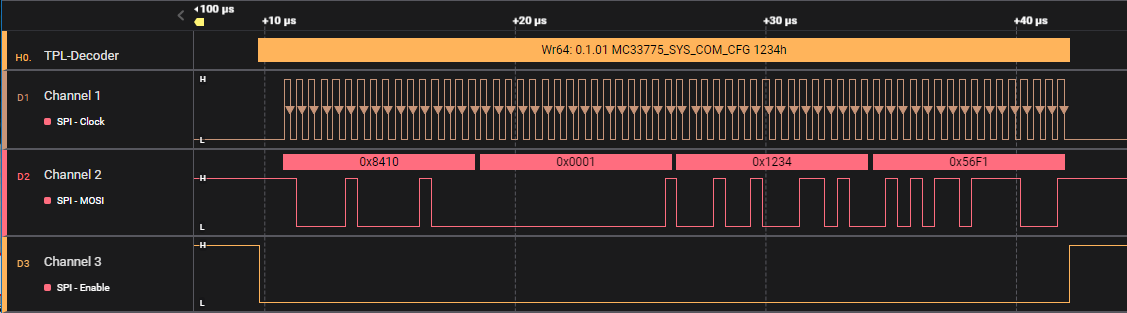

TPL解码器是Saleae逻辑软件的高级分析仪（HLA）扩展。它有助于解码几个物理层上的恩智浦TPL协议。
该工具也是NXP BMS通信解码器生态合作体系的一部分，可以与KIT-TPLSNIFEVB硬件板一起工作，该硬件板有助于获取电气传输协议链路（ETPL）信号。
4.3 前提条件
TPL解码器是Saleae逻辑软件的高级分析仪(HLA)扩展。因此，必须在安装TPL解码器之前安装推荐的Saleae逻辑软件版本(见版本说明文件)。访问Saleae网站，下载Saleae逻辑软件。
