配置硬件恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长,规格小,组件数量少,成本低,性能高,可帮助您打造先进的系统。
本页面将指导您完成设置和使用FRDMGD3160CSLEVM板的过程。
FRDMGD3160CSLEVM套件内含物包括:
Something went wrong! Please try again.
要使用此套件,您需要:
Something went wrong! Please try again.
该套件需要以下项目才能与软件配套工作:
Something went wrong! Please try again.
Something went wrong! Please try again.

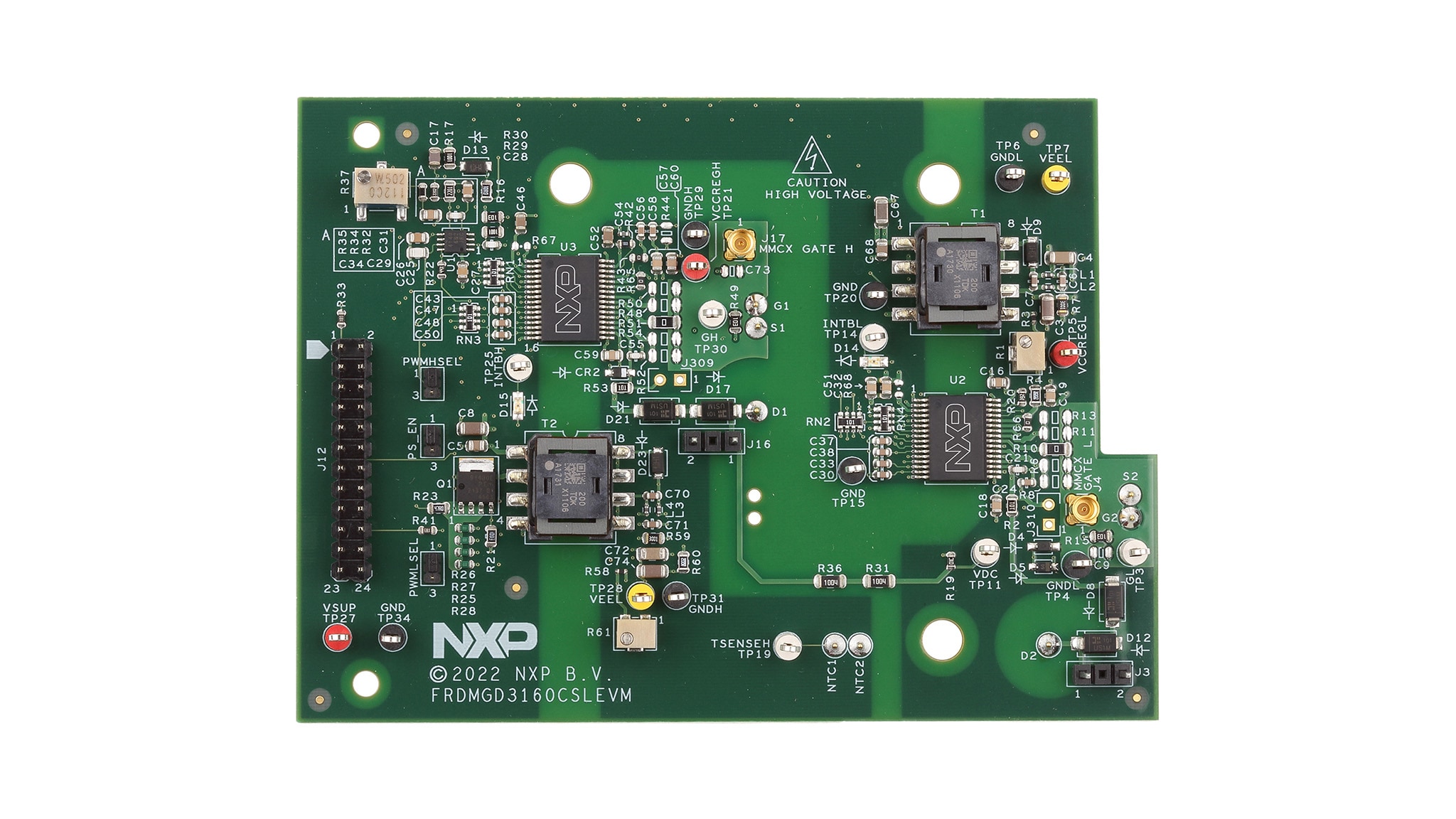

FRDMGD3160CSLEVM是一款半桥评估套件,安装了两个GD3160单通道IGBT或SiC栅极驱动器设备。该板支持连接到FRDM-KL25Z微控制器,用于SPI通信配置编程和监测。该板包括DESAT电路,用于短路检测和GD3160关断保护功能的实现。
该评估板旨在连接Bosch CSL SiC模块,以评估GD3160的性能和功能。
Something went wrong! Please try again.

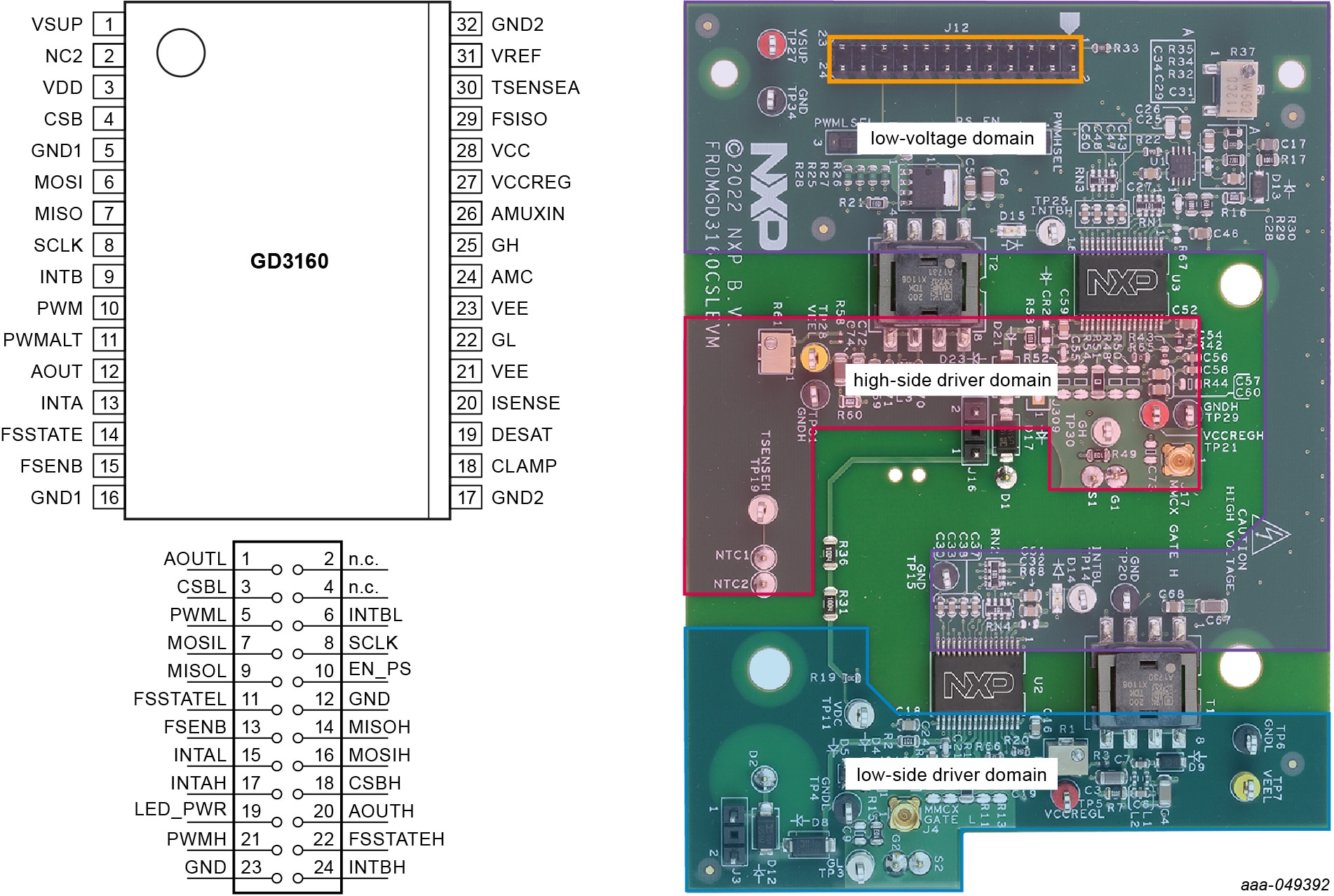

FRDMGD3160CSLEVM板概述
FRDMGD3160CSLEVM是一款半桥评估套件,包含两个GD3160单通道栅极驱动器设备。该套件包含Freedom KL25Z微控制器硬件,连接安装有FlexGUI软件的PC。该恩智浦软件可采用菊花链或独立配置的方式与GD3160栅极驱动器上的SPI寄存器进行通信。

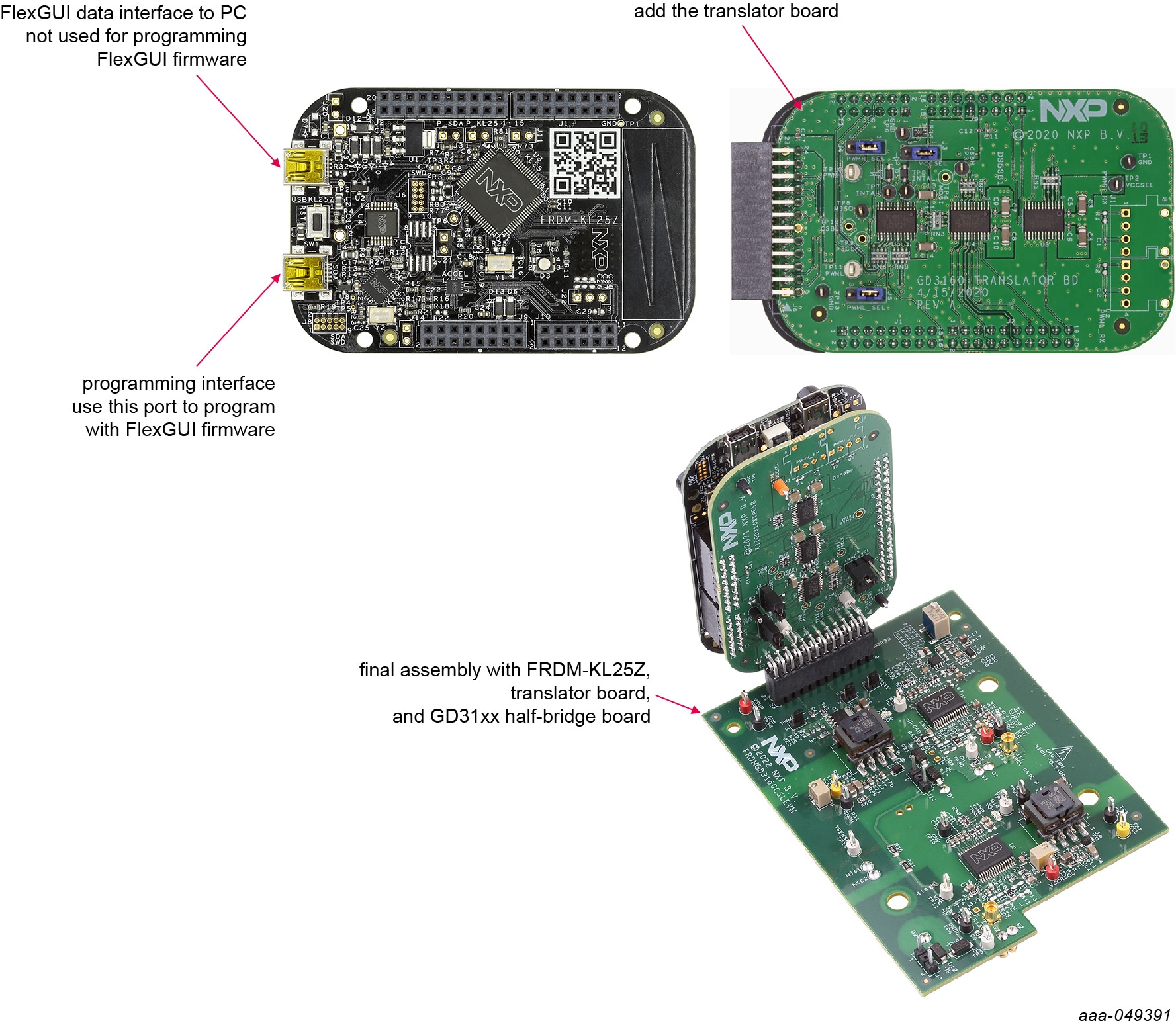

KITGD316XTREVB转换板用于将MCU和GD3160栅极驱动器之间的3.3V信号转换为5.0V信号。该评估套件可以连接到兼容的绝缘栅双极晶体管(IGBT)或SiC模块,以进行半桥评估和应用开发。
Freedom KL25Z是一款超低成本开发平台,面向基于Arm Cortex-M0+处理器的Kinetis L系列MCU。

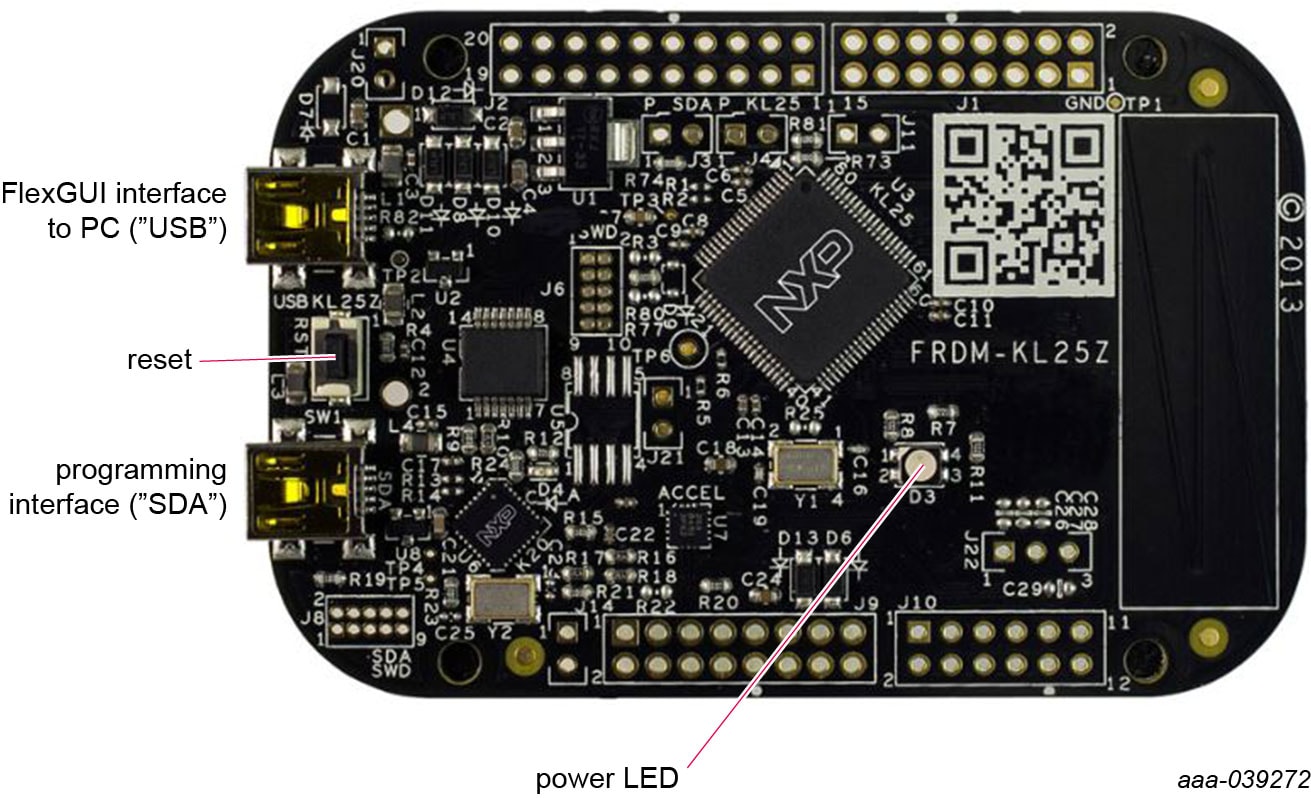

图1 Freedom开发平台
KITGD316XTREVB转换器可将MCU的3.3V信号电平转换为5.0V信号,进行SPI通信。

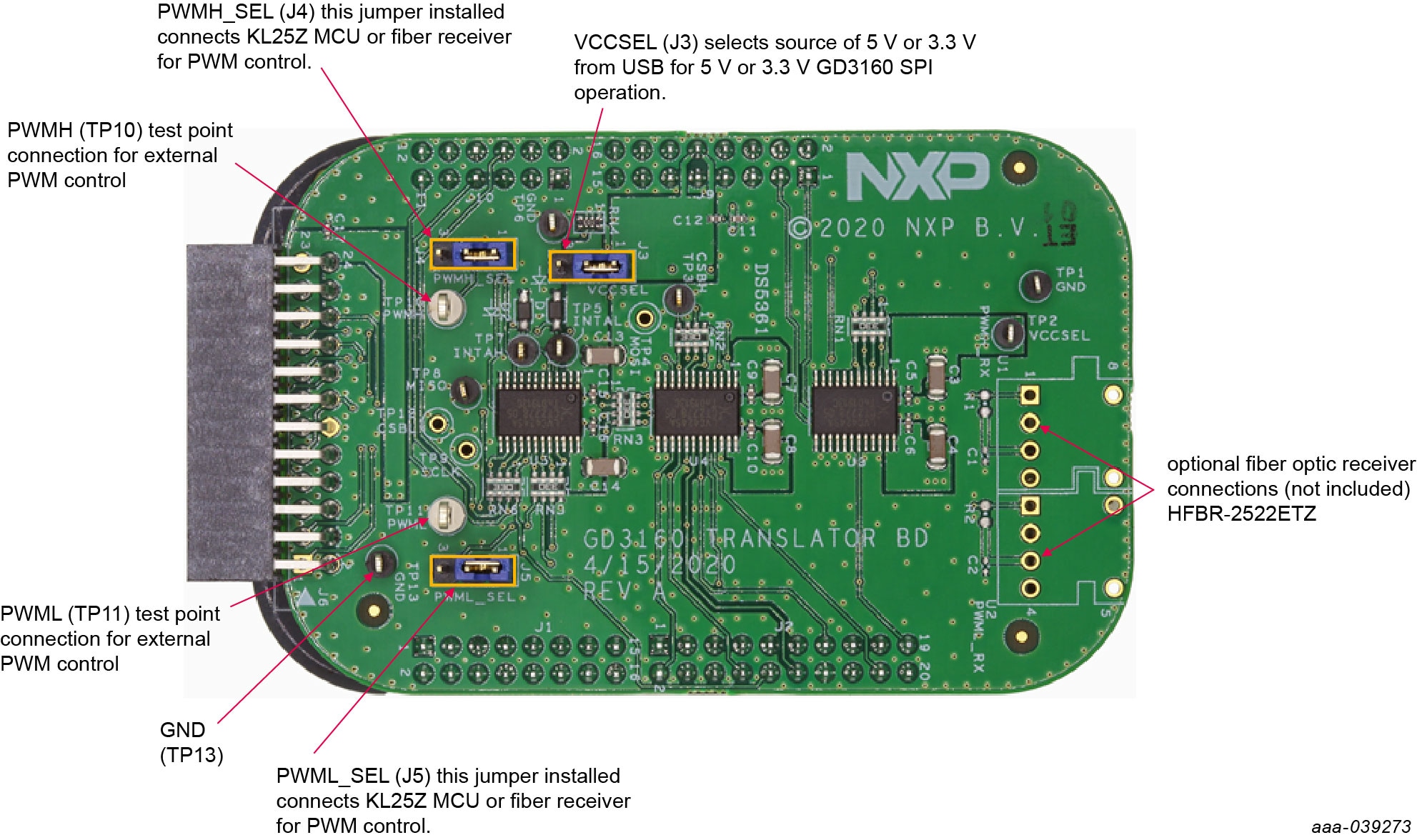

图2 转换板
表1 转换板跳线定义
跳线 | 位置 | 功能 |
---|---|---|
VCCSEL(J3 ) |
1-2 | 为5.0V兼容栅极驱动器选择5.0V |
2-3 | 为3.3V兼容栅极驱动器选择3.3V | |
PWMH_SEL(J4 ) |
1-2 | 选择KL25Z MCU的PWM高边控制 |
2-3 | 从光纤接收机输入端选择PWM高边控制 | |
PWML_SEL(J5 ) |
1-2 | 选择KL25Z MCU的PWM低边控制 |
2-3 | 从光纤接收机输入端选择PWM低边控制 |
Something went wrong! Please try again.
FRDMGD3160CSLEVM的软件随FlexGUI工具(在NXP.com上提供)一起分发。FRDM-KL25Z通过工具包预安装了必要的固件。
即使用户计划使用其他软件或PWM进行测试,也建议安装此软件作为备份或帮助进行调试。
最新版本的FlexGUI支持GD3100和GD3160。它可运行在Windows 10或Windows 8操作系统上。要安装软件,执行以下操作:
C:\flexgui-app-des-gd31xx.exe
。安装设备驱动程序将覆盖先前的FlexGUI安装,并将其替换为包含GD31xx驱动程序的最新版本。然而,先前版本的配置文件(.spi
)将保持不变Something went wrong! Please try again.
FRDMGD3160CSLEVM连接到兼容CSL SiC MOSFET模块,带有DC link电容,如图3所示。使用FlexGUI软件,利用基于Windows的PC机进行双脉冲和短路测试。
测试所需设备建议:

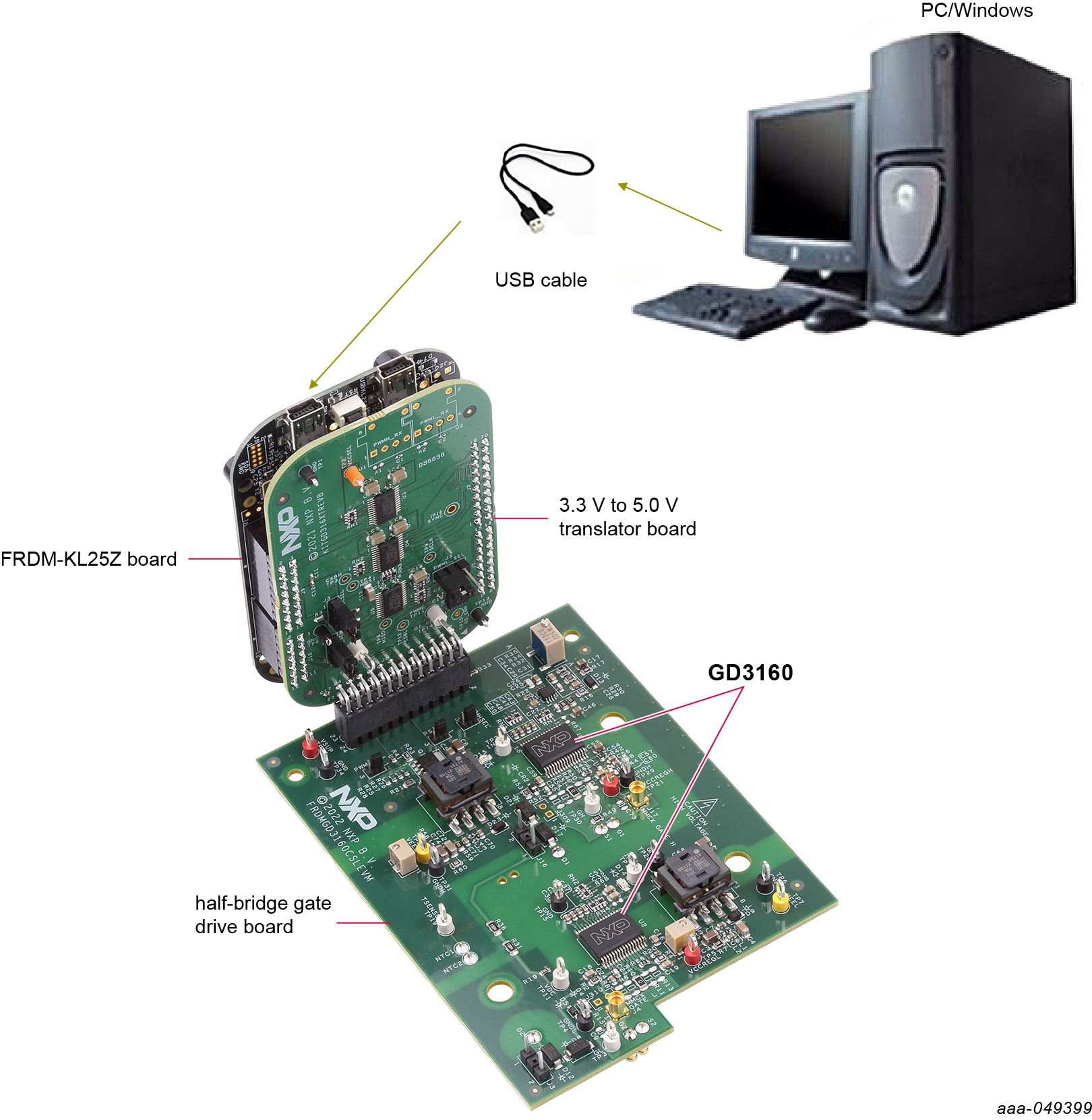

图3. 评估板和系统安装

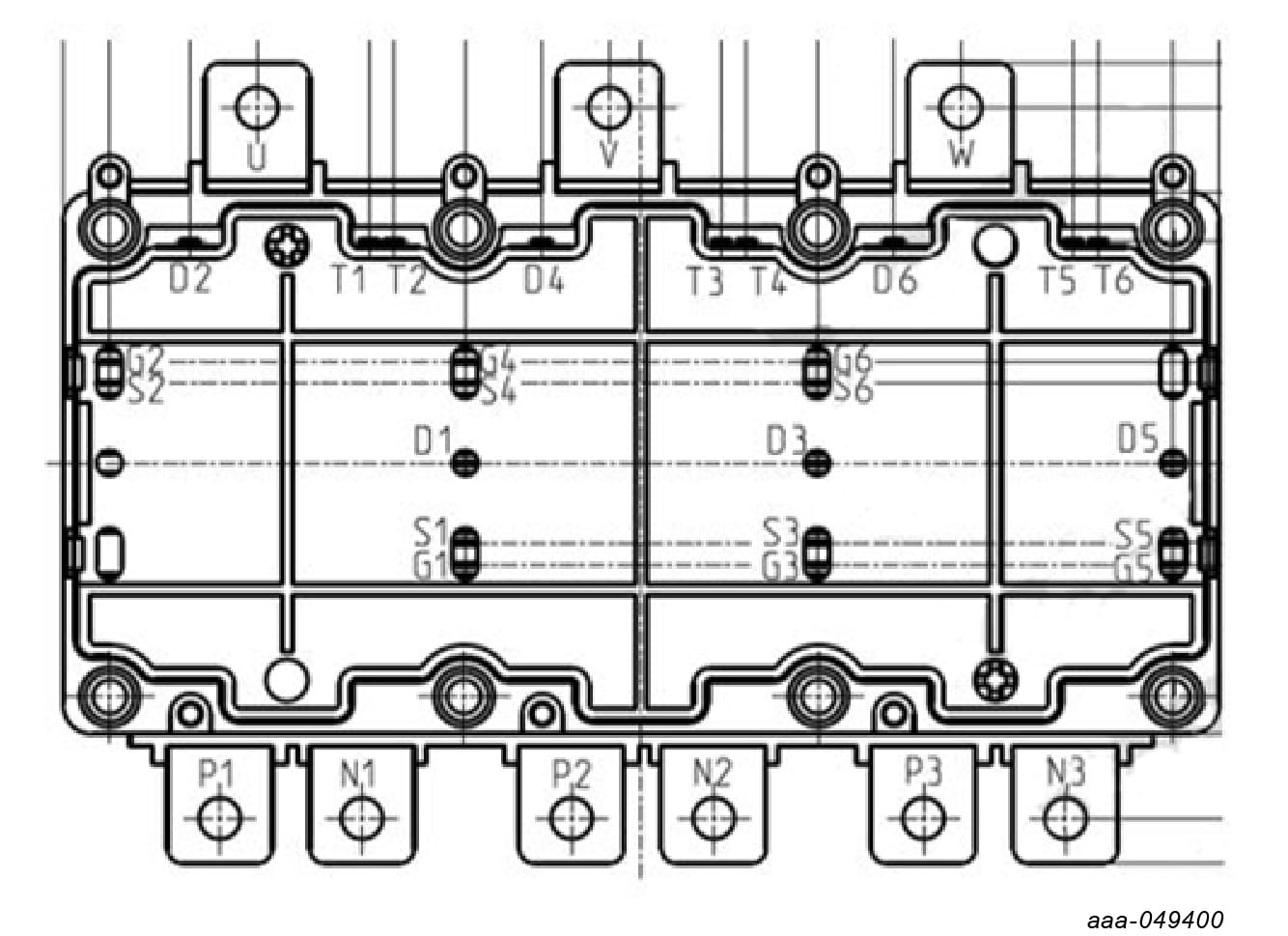

图4. 功率模块
