1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您设置和使用FRDM665CANFDEVB评估板。

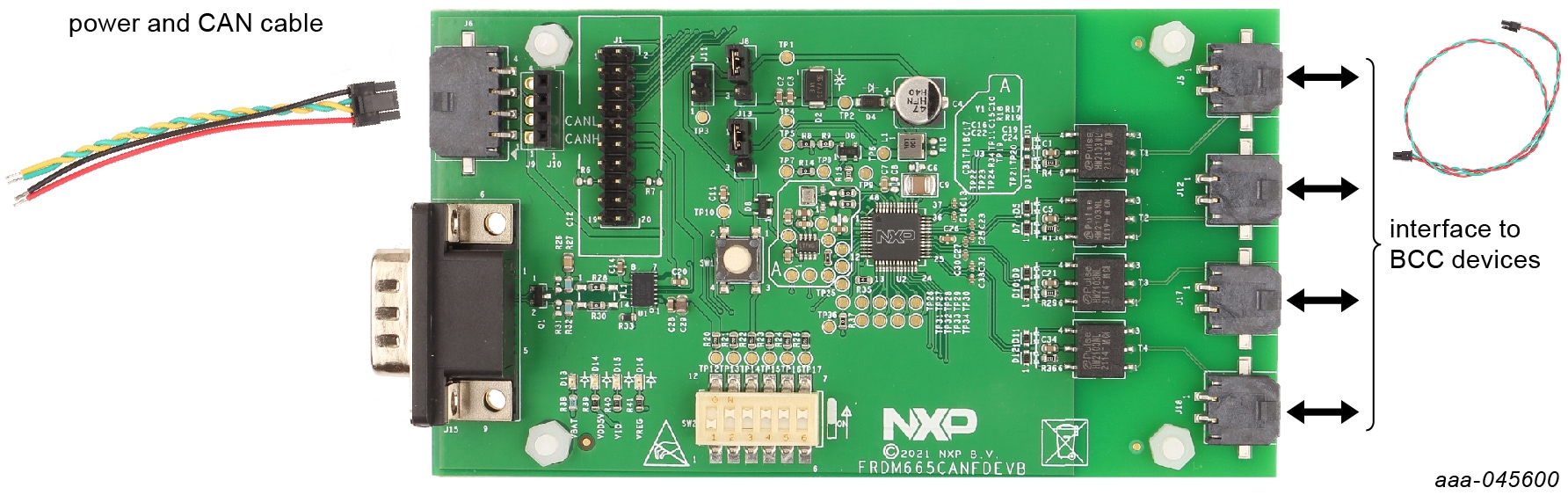

1.1 套件内含物/装箱单

FRDM665CANFDEVB内含物包括：

MC33665A CAN FD EVB、CAN或CAN FD转4变压器物理层（TPL）接口EVB
1根TPL菊花链电缆；两线双绞菊花链接口电缆
电源线
快速入门指南

标记为完成:1.1 套件内含物/装箱单

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

外部双电源10 V至18 V/2 A（可选）
恩智浦电池控制器(BCC)器件的EVB
面向恩智浦S32K344的S32K344EVB-Q172评估和开发板
14节电池组或电池仿真器，例如BATT-14CEMULATOR

标记为完成:1.2 其他硬件

下一页硬件介绍

2. 硬件介绍

2.1 板特性

CAN或CAN FD
用于与BCC器件的菊花链通信的板载模拟终端
可配置的VIO电压
来自内部或外部电源的可配置VDD5V
用于配置MC33665A的仲裁波特率和CAN ID的DIP开关
适用于器件和板的复位开关
用于显示电源状态的LED显示器
用于通用输入/输出（GPIO）和I²C总线的外部接口的连接器。如需了解如何使用FRDM665CANFDEVB / MC33665A中的TPL自动唤醒功能，请联系恩智浦工程团队。

标记为完成:2.1 板特性

2.2 板说明

FRDM665CANFDEVB可用作硬件评估工具，支持恩智浦的 MC33665A器件。MC33665A是一款网关路由器，可以将TPL消息从微控制器(MCU)路由到4个不同的TPL端口。它专为汽车和工业控制应用而设计。该器件可传输TPL2和TPL3消息。FRDM665CANFDEVB适用性强，可快速制作MC33665A原型，实现与MCU对接的CAN或CAN FD接口。

标记为完成:2.2 板说明

2.3 套件推荐组件

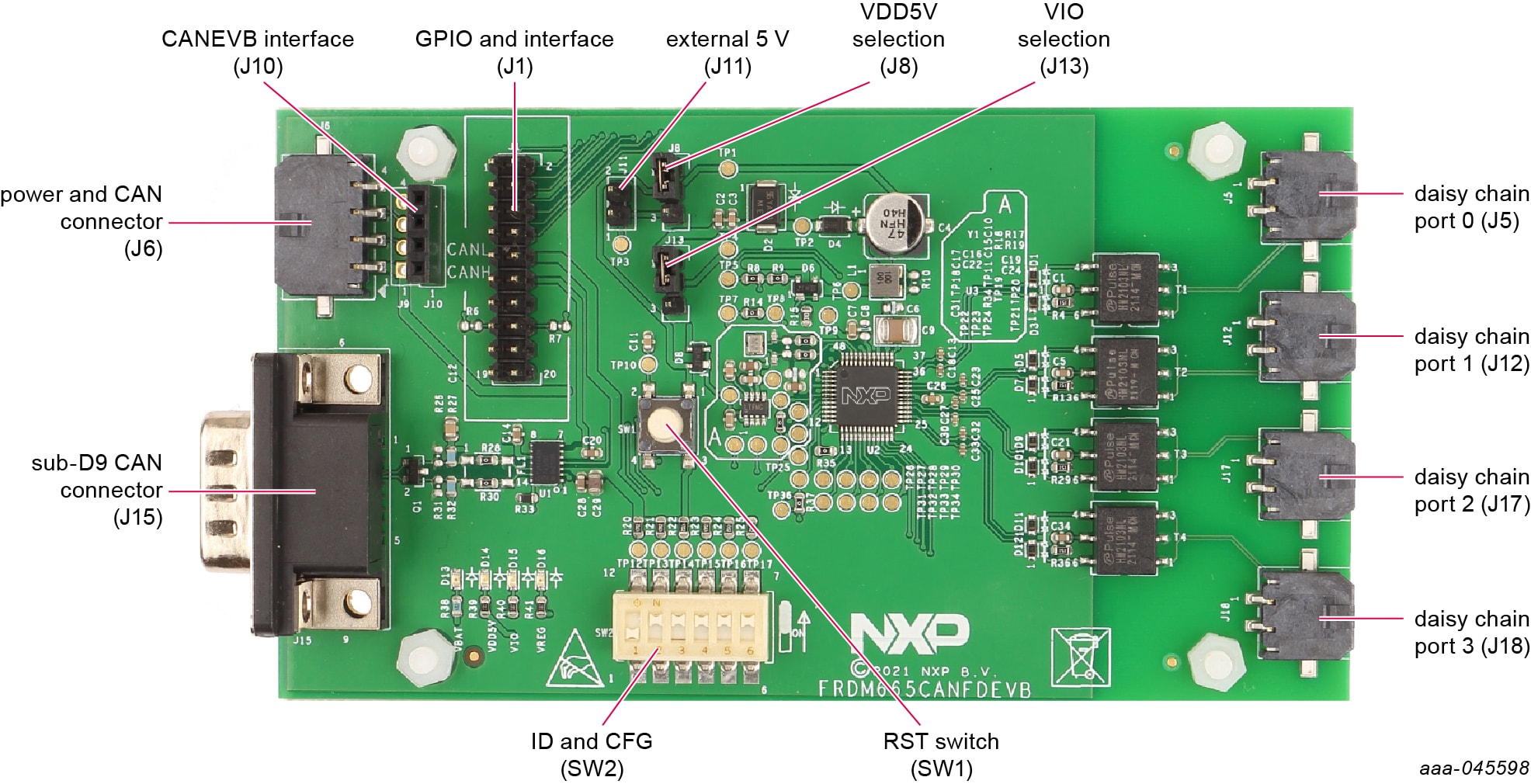

FRDM665CANFDEVB评估板概述。

标记为完成:2.3 套件推荐组件

前页开箱即用

下一页配置启动硬件

3. 配置硬件

FRDM665CANFDEVB可配置为到S32K344EVB的叠板。

3.1 CAN或CAN FD接口

FRDM665CANFDEVB可以通过电源和CAN电缆或接头连接到PC/笔记本电脑或其他ECU。12 V电源线可用来为FRDM665CANFDEVB供电，母sub-D9接头可连接到相关CAN工具或ECU。SW2可用于配置MC33665A的CAN ID，CFG引脚也可以配置为设置MC33665A的仲裁速度。更改了SW2的任何设置（ID和CFG）后请按SW1按钮（RST开关）。确保VDD5V的J8设置和VIO选择的J13适用于板子的供电电源。CANEVB接口J10可用来直接与S32K344EVB的CAN或CAN FD对接。
