FRDM-KL26Z快速入门
2. 获取软件
2.1 为FRDM-KL26Z安装软件
2.2 采用Kinetis SDK，快速开始设计
Kinetis软件开发套件(SDK)为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
点击以下链接，下载适合您的计算机操作系统的SDK版本。
获取Kinetis SDK2.3 安装工具链
恩智浦提供名为Kinetis Design Studio (KDS)的免费工具链。
想使用不同的工具链？
没问题，Kinetis SDK支持IAR 、Keil 和命令行GCC 等其他工具。
2.4 PC配置
许多示例应用通过MCU UART输出数据，因此需要确保已安装了板虚拟COM端口的驱动程序。将板连接至PC后，安装过程将自动启动。如果驱动程序未自动安装，请点击这里 下载安装程序。
安装了串行端口驱动程序后，运行您喜欢的终端应用程序，查看MCU UART的串行输出。将终端的波特率配置为115200，数据位配置为8，无奇偶校验位且停止位为1。如需确定FRDM-KL26Z虚拟COM端口的端口号，请打开设备管理器并在“端口”分组下查找。
不确定如何使用终端应用？尝试以下任一教程：Tera Term教程、PuTTY教程。
3. 构建、运行
3.1 在FRDM-KL26Z上构建并运行SDK演示
3.2 浏览SDK示例代码
Kinetis SDK附带一系列演示应用和驱动程序示例。如需查看内容，请浏览SDK安装中的SDK 'examples'文件夹，并选择板FRDM-KL26Z：
如需了解有关演示应用或驱动程序示例的更多信息，请打开“Kinetis SDK演示应用用户指南”，位于
3.3 构建、运行并调试SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。Kinetis SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
使用以下指南，了解如何使用Kinetis Design Studio (KDS) IDE打开、构建和调试示例应用。
采用Kinetis Design Studio IDE运行演示
安装KDS更新
开始使用配备KSDK的KDS IDE之前，建议确保工具为最新版本。以下展示的步骤针对Windows版本的KDS，但对于Mac和Linux用户同样适用。
- 选择"Help" → "Check for Updates"(帮助->查看更新)。
- 安装来自恩智浦的所有更新——这些由“com.NXP.xxx”或“com.nxp.xxx”表示。工具链或调试接口可能也有更新。大多数情况下，安装这些额外的更新不会有问题，但这些更新不是KDS工具链发布的一部分，所以可能会引发问题。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
- 从KDS IDE菜单选择"File->Import"(文件->导入)。在显示的窗口中，展开"Project of Projects"文件夹并选择"Existing Project Sets"。然后，点击"Next"(下一步)按钮
- 点击"Import from file:"(从文件导入：)选项旁边的"Browse"(浏览)按钮。
-
指向以下路径的示例应用项目：
/boards/ / / /kds 对于本指南，请选择以下位置：
/boards/frdmke15z/demo_apps/hello_world/kds - 指向正确目录后，"Import Working Sets and Projects"(导入工作集和项目)窗口显示如下图 。点击"Finish"(完成)按钮。
- 每个KSDK项目支持两种项目配置(构建目标)：
- 调试——编译器优化设置为低，生成可执行文件的调试信息。选择此目标是为了开发和调试
- 释放——编译器优化设置为高，不生成调试信息。选择此目标是为了最终应用部署
- 选择适当的构建目标，"Debug"或"Release"，方法是点击锤子图标旁的向下箭头，如下所示。在这个示例中，选择"Debug"(调试)目标
- 选择构建目标后，平台库开始构建。未来重建该库时，只需点击锤子图标(假定会选择同一构建目标)
运行示例应用
FRDM-KL26Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了板上的调试OpenSDA应用，请访问OpenSDA，了解如何更新板或将板恢复到出厂状态。

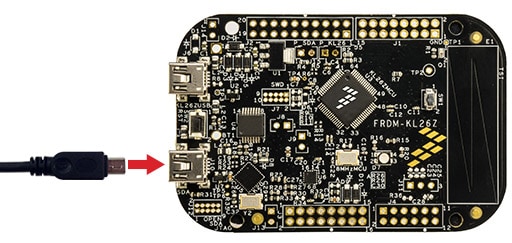

- 通过板上
SDAUSBUSB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。 - 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
-
以下命令仅适用于Linux操作系统用户，在终端运行。根据KDS IDE所需，将“libudev”安装到系统，以便启动调试器。
user@ubuntu:~$ sudo apt-get install libudev-dev libudev1user@ubuntu:~$ sudo ln -s /usr/lib/x86_64-linux-gnu/libudev.so /usr/lib/x86_64-linux-gnu/libudev.so.0 - 确保调试器的配置与要连接的目标相符。这里指的是板的OpenSDA接口
- 要查看可用的调试器配置，点击绿色"Debug(调试)"按钮旁向下的小箭头，并选择"Debug Configurations(调试配置)"
- 在Debug Configurations(调试配置)对话框中，选择与正在使用的硬件平台对应的调试配置。对于Windows或Linux用户，选择OpenOCD下的"mbed/CMSIS-DAP"选项。对于Mac用户，选择"J-Link"
- 选择调试器接口后，点击"Debug(调试)"按钮启动调试器。
- 要查看可用的调试器配置，点击绿色"Debug(调试)"按钮旁向下的小箭头，并选择"Debug Configurations(调试配置)"
- 此应用下载到目标并自动运行到main()函数：
- 点击"Resume"(继续)按钮启动应用：
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
想使用其他工具链？
采用IAR运行演示
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的示例应用工作区：大多数示例应用工作区文件位于以下路径：
/boards/ / / /iar 以
hello_world演示为例，路径为：/boards/frdmkl26z/demo_apps/hello_world/iar - 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world-Debug"目标
- 要构建应用，点击"Make"按钮(下文中用红色突出显示)。
- 构建将完成，并且不会报错。
运行示例应用
FRDM-KL26Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了板上的调试OpenSDA应用，请访问OpenSDA，了解如何更新板或将板恢复到出厂状态。
- 通过板上
SDAUSBUSB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。 - 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 点击"Download and Debug" (下载和调试)按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数。
- 点击"Go"按钮运行代码，以启动应用。
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
采用Keil® MDK/µVision®运行演示
安装CMSIS设备包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)设备包，才能从调试角度来说完全支持该设备。这些设备包内含存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装FRDM-KL26Z CMSIS包。
- 打开名为µVision的MDK IDE。在IDE中，选择“Pack Installer”图标。
- 在Pack Installer(包安装程序)窗口，转到含有Kinetis包的部分(这些包按字母顺序排列)。Kinetis包名以"Keil::Kinetis"开始，然后是MCU系列名称，例如"Keil::Kinetis_KLxx_DFP"。该示例采用FRDM-KL26Z平台，因此选择KL2x系列的设备包。点击设备包旁的"Install"(安装)按钮。此流程需要连接互联网才能完成
- 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / 此工作区文件名为
.uvmpw，因此在这个具体示例中，实际路径为： /boards/frdmkl26z/demo_apps/hello_world/iar/hello_world.uvmpw - 要构建演示项目，请选择用红色突出显示的"Rebuild"按钮。
- 构建将完成，并且不会报错。
运行示例应用
FRDM-KL26Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了板上的调试OpenSDA应用，请访问OpenSDA，了解如何更新板或将板恢复到出厂状态。
- 通过板上
SDAUSBUSB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。 - 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 应用构建完成后，点击"Download" (下载)按钮，将应用下载到目标。
- 点击"Download"(下载)按钮后，此应用下载到目标并开始运行。如需调试应用，请点击"Start/Stop Debug Session"(开始/停止调试会话)按钮(用红色突出显示)
- 点击"Go"按钮运行代码，以启动应用。
-
hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
采用Arm® GCC运行演示
安装工具链
本节包含采用Kinetis SDK支持的Arm GCC工具链构建并运行KSDK演示应用所需的必要组件的安装步骤。Arm GCC工具有许多使用方式，但此例主要演示其在Windows环境中的使用。虽然这里未讨论，但GCC工具还可与Linux操作系统和Mac OSX配套使用。
安装GCC Arm嵌入式工具链
从GNU Arm Embedded Toolchain 下载并运行安装程序。这是实际的工具链(例如，编译器、链接器等)。GCC工具链应当对应最新的支持版本，参见Kinetis SDK版本说明。
安装MinGW
Minimalist GNU for Windows (MinGW)开发工具提供了一套独立于第三方C-Runtime DLL (如Cygwin)的工具。KSDK所用的构建环境无需使用MinGW Build工具，但充分利用了MinGW和MSYS的基础安装。MSYS提供了一个具有类UNIX界面和相关工具的基本Shell。
- 从以下位置下载最新的MinGW 'mingw-get-setup'安装程序：MinGW - Minimalist GNU for Windows Files
- 运行安装程序。推荐的安装路径为
C:\MinGW，也可将其安装到任何位置 - 确保在Basic Setup下选择了"mingw32-base"和"msys-base"
- 点击"Installation"(安装)菜单中的"Apply Changes"(应用更改)，并按照其余指令完成安装
-
在Windows操作系统的Path环境变量中添加相应的项目。可在Control Panel → System and Security → System → Advanced System Settings(控制面板→系统和安全→系统→高级系统设置)下的"Environment Variables..."(环境变量)部分找到它。路径为：
\bin 假设默认安装路径为
C:\MinGW，此例如下所示。如果路径设置不正确，工具链将无法正常运行。
为ARMGCC_DIR添加新环境变量
- 创建新的系统环境变量并命名为“ARMGCC_DIR”。此变量的值应当指向Arm GCC嵌入式工具链安装路径，此例中的安装路径为：
C:\Program Files (x86)\GNU Tools Arm Embedded\4.9 2015q3
参考GNU Arm GCC嵌入式工具的安装文件夹，获得确切的安装路径名
安装CMake
- 从以下位置下载CMake 3.0.x：CMake
- 安装CMake，确保安装时选择"Add CMake to system PATH"(在系统PATH中添加CMake)选项。由用户选择是为所有用户还是只为当前用户将其安装到PATH。在这个示例中，假设为所有用户安装了此应用
- 按照安装程序的其余指令操作
- 可能需要重启系统，才能使PATH更改生效
构建示例应用
要构建示例应用，请按照这些步骤操作。
- 如未运行，则打开GCC Arm嵌入式工具链命令窗口。要启动该窗口，需从Windows操作系统的“开始”菜单，进入"Programs → GNU Tools Arm Embedded
"，然后选择"GCC Command Prompt"
-
将目录更改为示例应用项目目录，它有如下路径：
/boards/ / / /armgcc 对于本指南，确切的路径为：
/boards/frdmkl26z/demo_apps/hello_world/armgcc - 在命令行输入""build_debug.bat"或双击Windows操作系统Explorer中的"build_debug.bat"文件，执行构建。输出显示如图：
运行示例应用
GCC工具需要J-Link调试接口。要将板上的OpenSDA固件更新为最新的J-Link应用，请访问OpenSDA。安装J-Link OpenSDA应用后，从Segger Downloads 下载J-Link驱动程序和软件包。
- 通过板上
SDAUSBUSB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。 - 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1

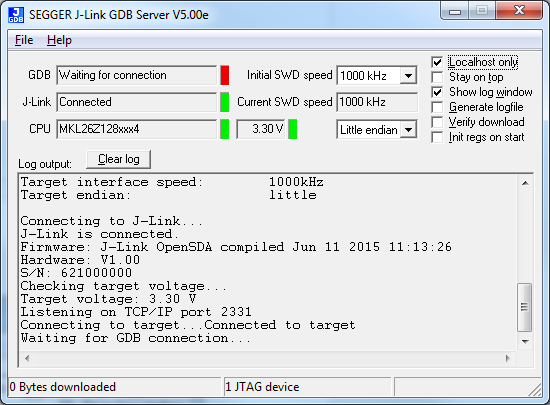

- 打开J-Link GDB Server应用。假设已安装了J-Link软件，进入Windows操作系统的“开始”菜单并选择"Programs → SEGGER → J-Link
J-Link GDB Server"，可以启动此应用。 - 修改设置，如下所示。这个示例中所选的目标设备为“MKL26Z128xxx4”，并使用SWD接口。
- 设备连接后，屏幕显示如图：
- 如未运行，则打开GCC Arm嵌入式工具链命令窗口。要启动该窗口，需从Windows操作系统的“开始”菜单，进入"Programs → GNU Tools Arm Embedded
"，然后选择"GCC Command Prompt"
-
更改为包含演示应用输出的目录。根据所选的构建目标，使用以下任一路径可以找到此输出：
/boards/ / / /armgcc/debug /boards/ / / /armgcc/release 对于本指南，路径为：
/boards/frdmke15z/demo_apps/hello_world/armgcc/debug - 运行命令"arm-none-eabi-gdb.exe
.elf"。对于本示例，命令为"arm-none-eabi-gdb.exe hello_world.elf"
- 运行以下命令：
- target remote localhost:2331
- monitor reset
- monitor halt
- load
- monitor reset
- 此应用已下载成功并停留在复位矢量。执行"monitor go"命令来启动示例应用
hello_world应用开始运行，标语显示在终端窗口上。
4. 创建
4.1 为FRDM-KL26Z创建应用
4.3 运行SDK Project Generator

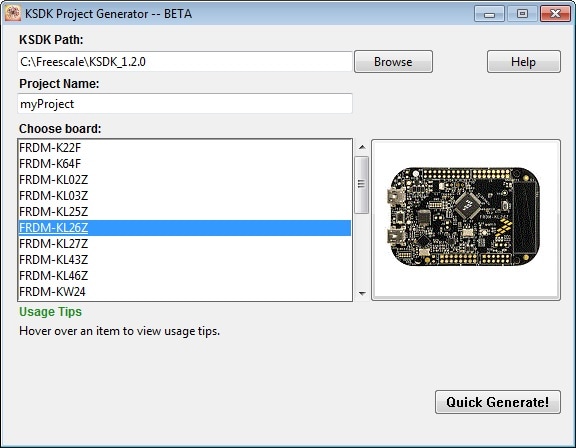

解压ZIP文件后，点击操作系统对应的“KSDK_Project_Generator”可执行文件，打开此工具。将此工具指向SDK安装路径，给项目命名并选择可用作参考板的板。点击"Quick Generate"(快速生成)按钮完成。
4.5 编写代码
现在，让新项目执行除无限循环以外的其他功能。SDK示例提供板级支持包(BSP)来完成针对板的各种操作，包括针对LED灯、开关和外设实例等项目的宏命令和定义。为了简化操作，使用BSP宏命令使LED灯闪烁。
采用以下代码更新项目的main.c文件中的main()函数：
1234567891011121314151617181920volatile int delay;
// Configure board specific pin muxing
hardware_init();
// Initialize the UART terminal
dbg_uart_init();
PRINTF("\r\nRunning the myProject project.\n");
// Enable GPIO port for LED1
LED1_EN;
for (;;)
{
LED1_ON;
delay = 5000000;
while(delay--);
LED1_OFF;
delay = 5000000;
while(delay--);
}Tera Term教程
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup→Serial Port (设置→串行端口)并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容
- 一切就绪
设计资源
支持
故障排除
您的板是这样的包装吗？
没问题。您的板是旧封装，闪存存储器中预装了不同的开箱即用演示。

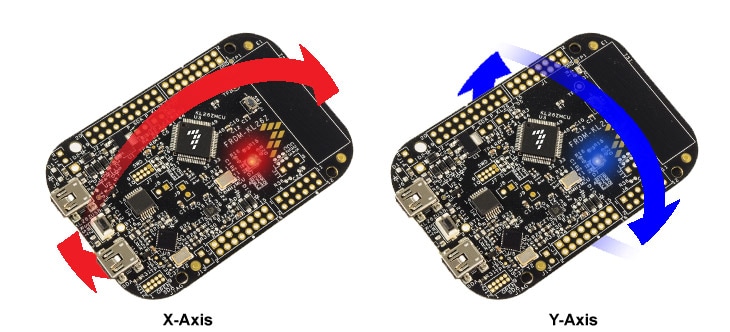

您会看到RGB LED灯在红、蓝和绿三种颜色之间依次切换。一切就绪时，可以进行下一步。
仍然不能用？
试着按步骤继续操作，获得板上运行的其他示例应用。如果仍有问题，请通过恩智浦技术社区 与我们联系。
