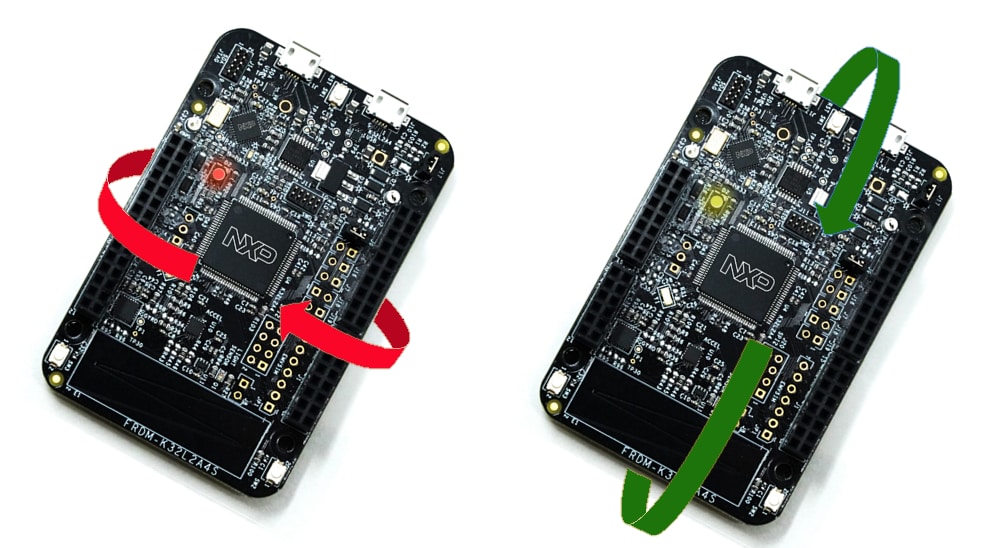

GS-FRDM-K32L2A4S: FRDM-K32L2A4S快速入门

最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。

1. 打开MCUXpresso IDE。

2. 单击IDE顶部的“打开终端”按钮或按“Ctrl + Alt + Shift + T”来启动MCUXpresso IDE终端。

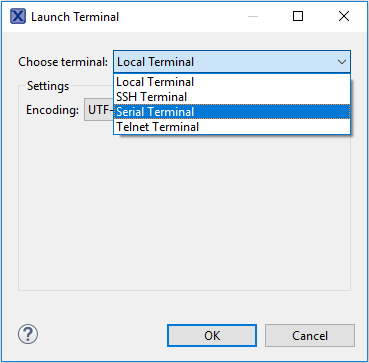

3. 选择串行终端。

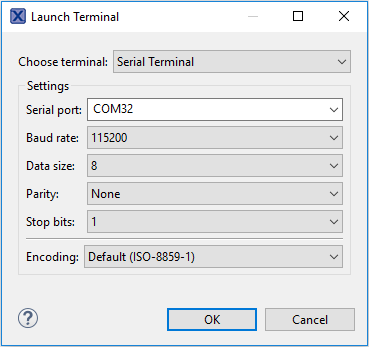

4. 配置串行端口设置(使用相应的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1，然后按下“OK”按钮。

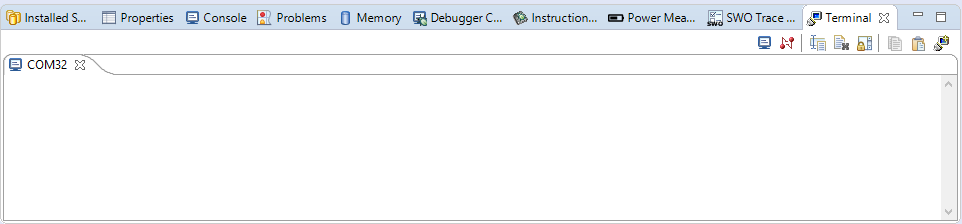

5. 确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。

6. 一切就绪

Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。

1. 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
下载

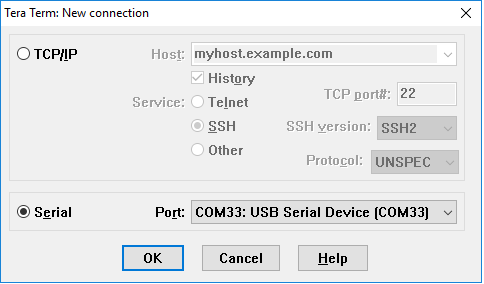

2. 启动Tera Term. 首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。

3. 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
4. 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。

PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。

1. 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
下载
2. 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
3. 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。

4. 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。

5. 一切就绪

1. 导入MCUXpresso SDK

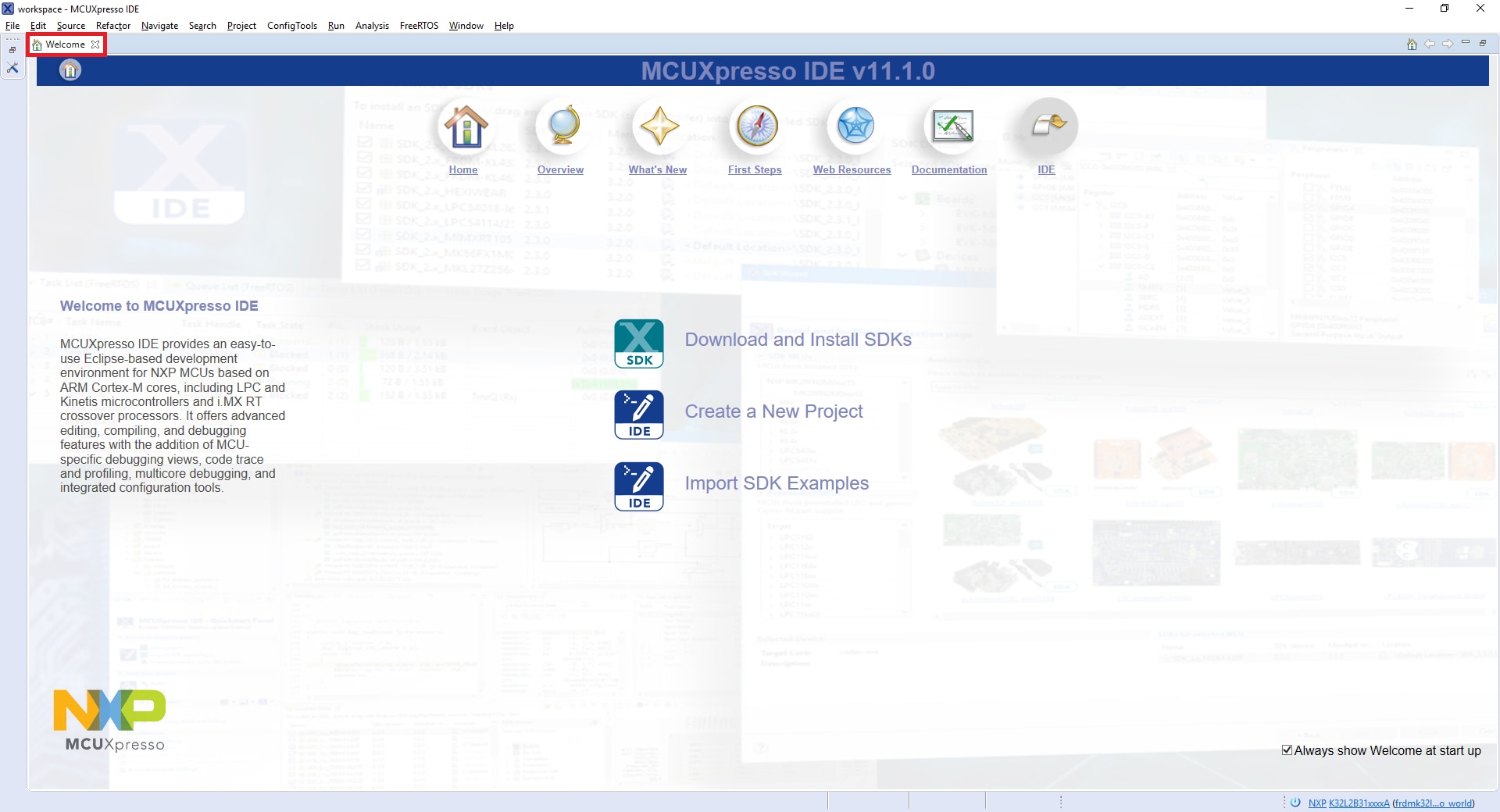

   1. 打开MCUXpresso IDE，然后关闭欢迎页面。

   2. 切换到MCUXpresso IDE窗口中已安装的SDK视图

   3. 将FRDM SDK(压缩)文件拖放到已安装的SDK视图中。

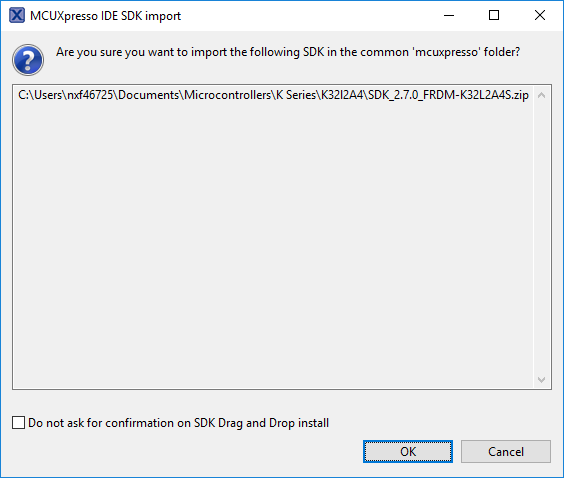

   4. 您将看到以下弹出窗口。单击OK继续导入：

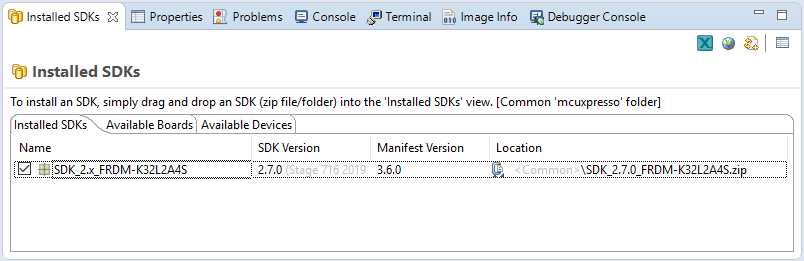

   5. 已安装的SDK将显示在“已安装的SDK”视图中，如下所示：

2. 构建示例应用

   遵循以下步骤运行hello_world示例。

   1. 在左下角找到快速启动面板。

   2. 然后点击Import SDK示例…

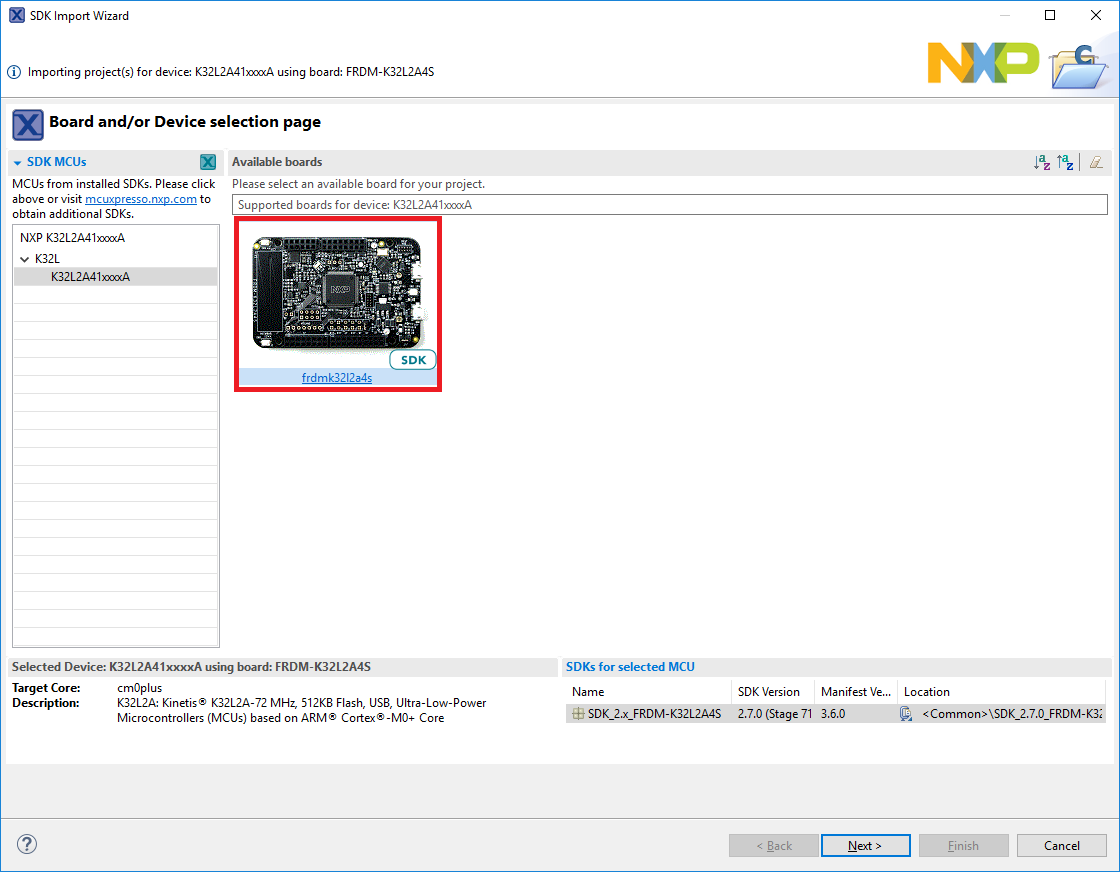

   3. 单击frdmk32L2A板，选择导入可在该板上运行的示例，然后单击Next。

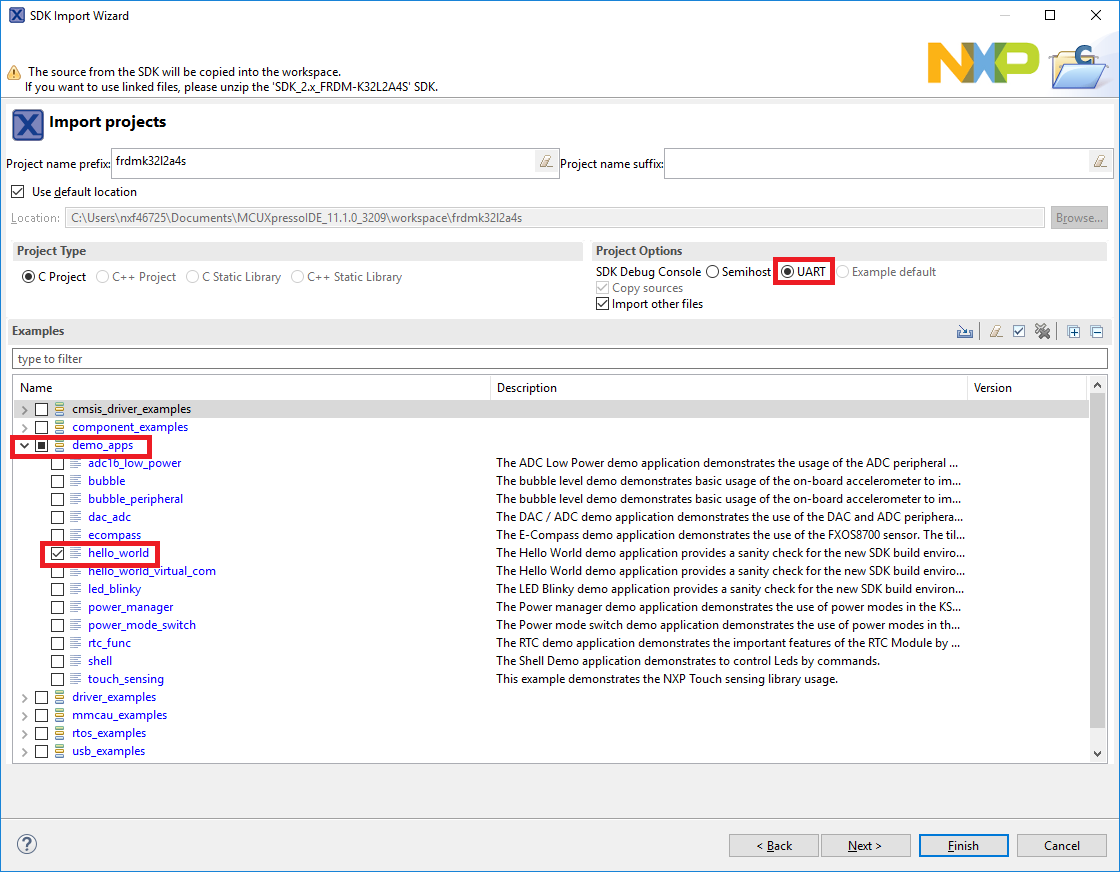

   4. 使用箭头按钮来展开demo_apps类别，然后单击hello_world旁边的复选框来选择该项目。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后单击Finish。

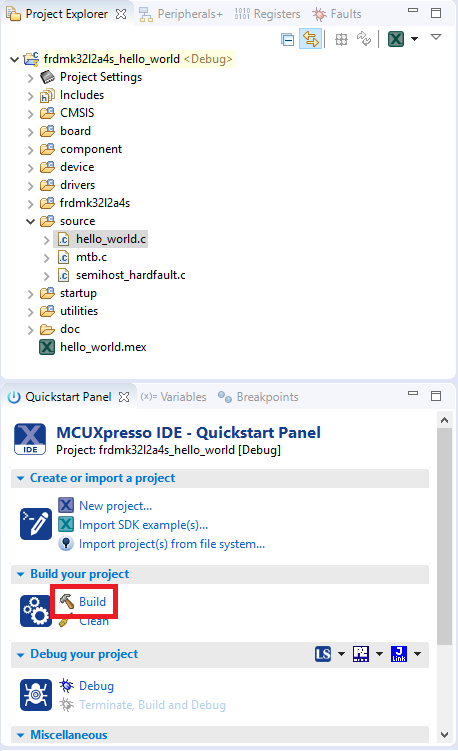

   5. 现在点击项目名称来构建项目，然后在快速启动面板点击Build或按下“Ctrl + b”。

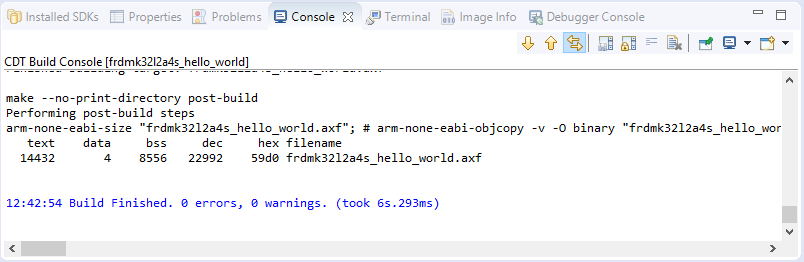

   6. 您可以在“控制台”选项卡中查看构建的状态。

3. 运行示例应用
   1. 项目已经编译好了，现在您可以将其闪存到板上并运行它。
   2. 确保已插入FRDM-K32L2A4板，然后单击快速启动面板中的Debug。

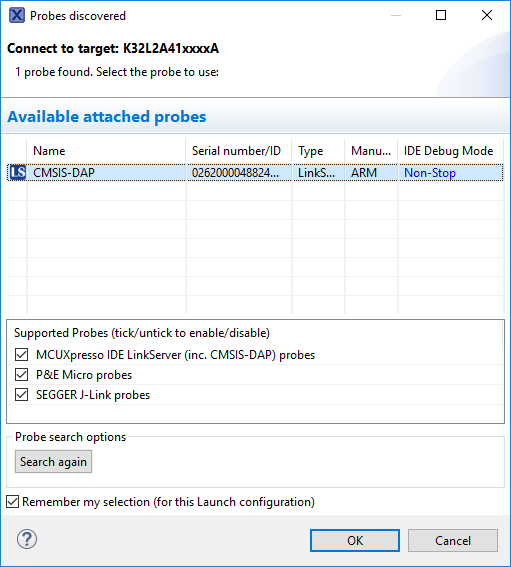

   3. MCUXpresso IDE将探测互联的板，并应查找CMSIS-DAP硬件调试器，此硬件调试器是K32L2A4上集成OpenSDA电路的一部分。单击OK (确定)继续。

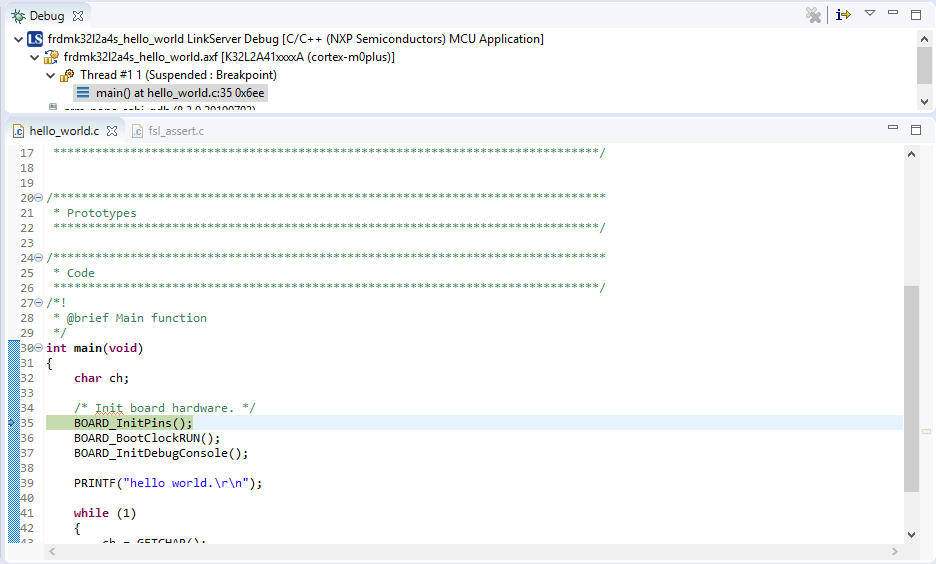

   4. 固件将被下载到主板，并且调试器开始运行。

   5. 打开一个终端程序，并连接到已显示的板上的COM端口。采用以下设置配置终端：
      • 波特率为115200。
      • 无奇偶校验。
      • 数据位为8
      • 停止位为1

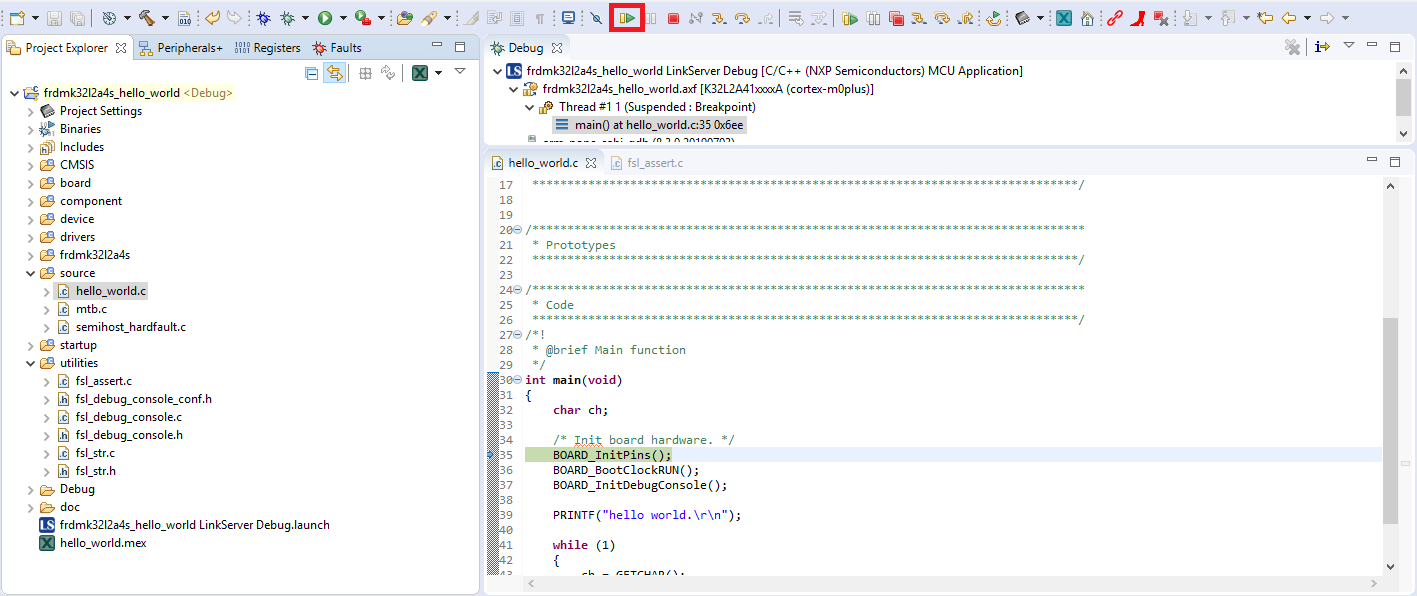

   6. 点击"Resume"按钮启动应用：

   7. hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。

   8. 使用菜单栏的控件暂停、进入和逐步执行指令，然后单击Terminate图标停止调试会话：


1. 安装CMSIS器件包

安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)器件包，才能从调试角度完全支持器件。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。

1. 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。

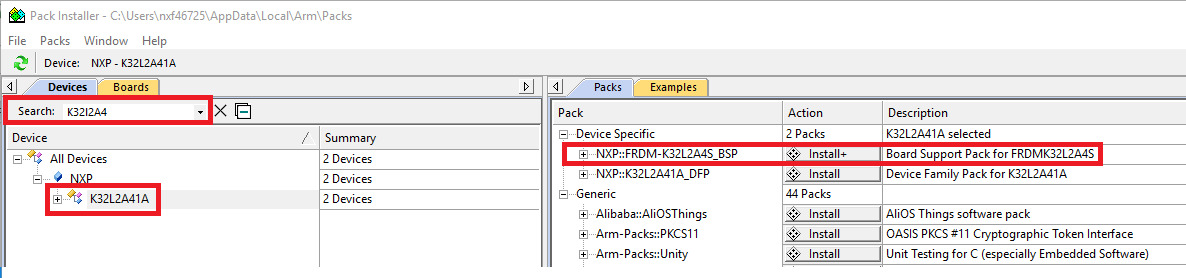

2. 在Pack Installer窗口中，搜索“K32L2A4”以显示K32L2A4系列。点击K32L2A4名称， 然后在右侧，您将看到NXP::FRDM-K32L2A4S_BSP器件包。点击设备包旁的"Install"按钮。此流程需要连接互联网才能完成。

3. 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
2. 构建示例应用

遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。

1. 如果还未完成，在以下路径中打开所需的演示应用工作区：

/boards////mdk

此工作区文件名为 .uvmpw，因此在这个具体示例中，实际路径为：

/boards/frdmk32l2a4s/demo_apps/hello_world/mdk/hello_world.uvmpw

2. 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。

3. 构建将完成，并且不会报错。
3. 运行示例应用

FRDM-K32L2A4电路板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了开发板上的调试OpenSDA应用，请访问http://www.nxp.com/opensda了解如何更新开发板或将开发板恢复到出厂状态。

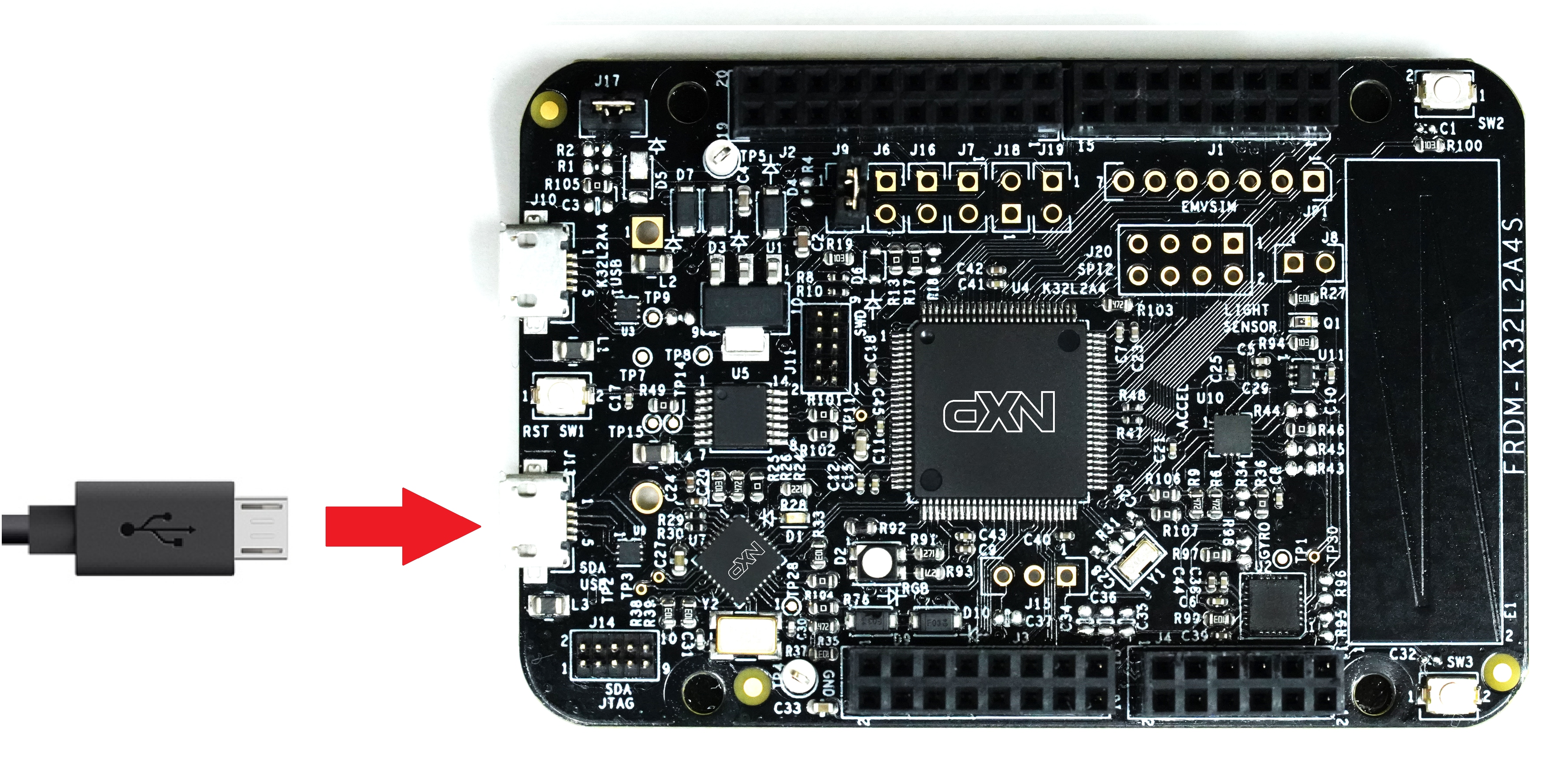

1. 通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆，将开发平台连接到PC。
2. 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
1. 波特率为115200
2. 无奇偶校验
3. 数据位为8
4. 停止位为1
3. 应用构建完成后，点击"Download"按钮，将应用下载到目标。

4. 单击“启动/停止调试会话”以打开调试视图。

5. 单击"Run"按钮运行代码，以启用应用。

6. hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。

1. 构建示例应用

遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。

1. 首先解压先前下载的SDK。
2. 如果还未完成，在以下路径中打开所需应用的示例应用工作区：大多数示例应用工作区文件位于以下路径：

/boards////iar

以hello_world演示为例，路径为：

/boards/frdmk32l2a4s/demo_apps/hello_world/iar

3. 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world - Debug"目标。

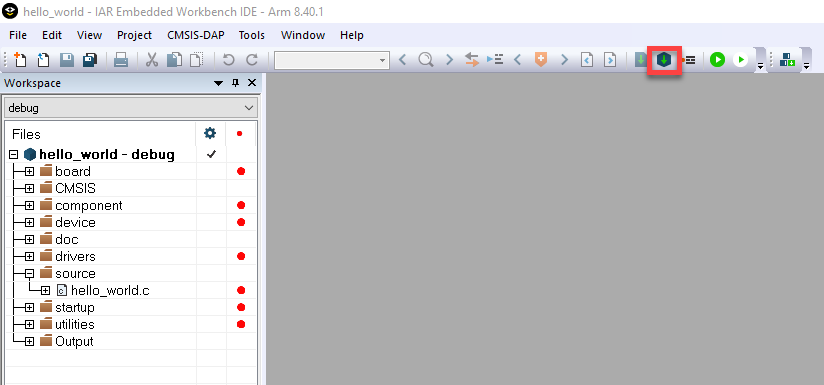

4. 为了构建演示应用，点击"Make"按钮，在下文用红色突出显示。

5. 构建将完成，并且不会报错。

2. 运行示例应用

FRDM-K32L2A4电路板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了开发板上的调试OpenSDA应用，请访问http://www.nxp.com/opensda了解如何更新开发板或将开发板恢复到出厂状态。

1. 通过板上"SDAUSB" USB端口和PC USB接头之间的USB线缆，将开发平台连接到PC。
2. 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
1. 波特率为115200
2. 无奇偶校验
3. 数据位为8
4. 停止位为1
3. 点击"Download and Debug"按钮，将应用下载到目标。

4. 然后，可将此应用下载到目标应用，并自动运行到main()函数。
5. 点击"Go"按钮运行代码，以启动应用。

6. hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。

1. 构建示例应用

以下步骤将指导您运行gpio led应用。这个示例轮流亮起LED。

1. 在左下角找到快速启动面板

2. 然后点击Import SDK示例…

3. 单击frdmk32la4s板，选择导入可在该板上运行的示例，然后单击Next。

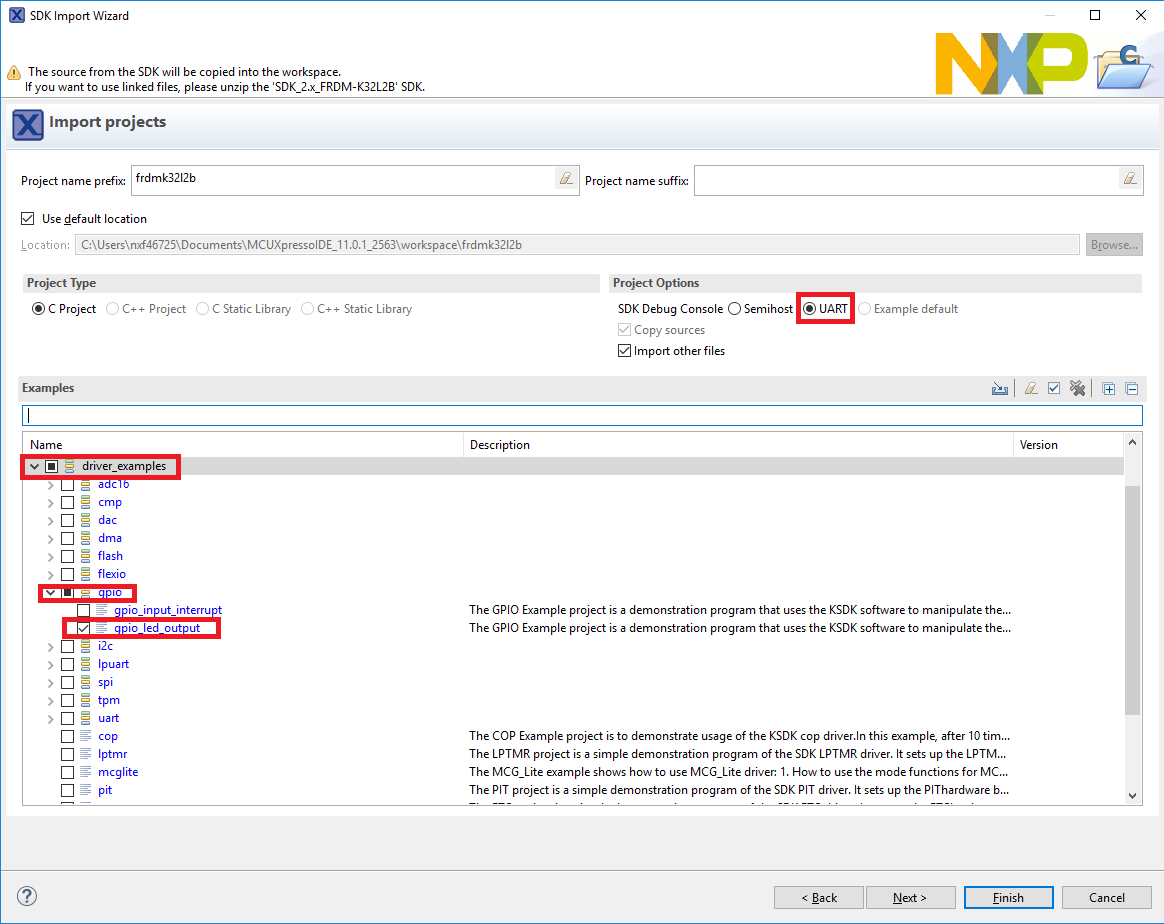

4. 使用箭头按钮展开driver_examples 目录，然后展开 gpio 示例, 并单击gpio_led_output旁的复选框选择。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后单击Finish。

5. 单击“项目资源管理器视图”中的“frdmk32la4s_gpio_led_output”项目，并构建、编译和运行上述的演示。
6. 您将看到LED在板上闪烁。
7. 终止调试会话。

以下步骤将指导您运行gpio led应用。这个示例轮流亮起LED。

1. 打开MCUXpresso配置工具。
2. 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后单击“下一步”。

3. 在下一个屏幕上，选择之前已解压的MCUXpresso SDK的位置。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，并单击克隆选择示例。

选择要克隆的项目。对于这个例子，我们要使用gpio LED输出项目。您可以通过在过滤器框中键入“gpio”然后选择“gpio_led_output”示例项目进行过滤。然后，您还可以指定克隆项目的位置和名称。然后单击Finish。

4. 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
5. 您将看到LED在板上闪烁。
6. 终止调试会话。

1. 要打开MCUXpresso IDE中的引脚工具：

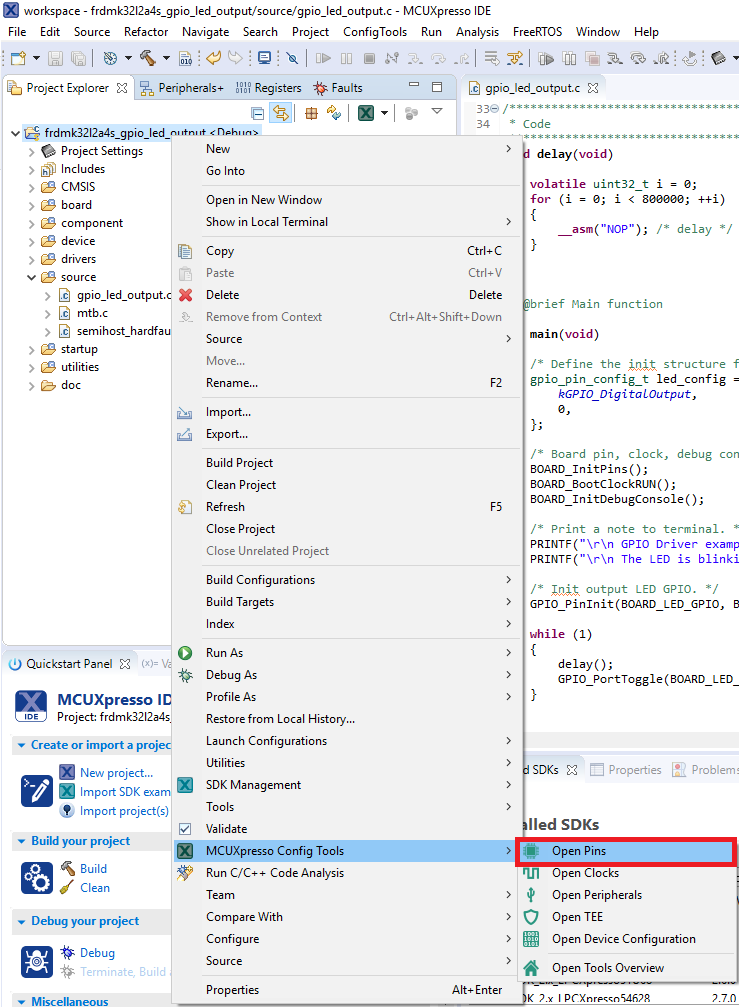

   1. 右键单击 “frdmk32l2a4s_gpio_led_output”项目, 选择 “MCUXpresso配置工具”，然后点击“打开引脚”，即可打开引脚工具。

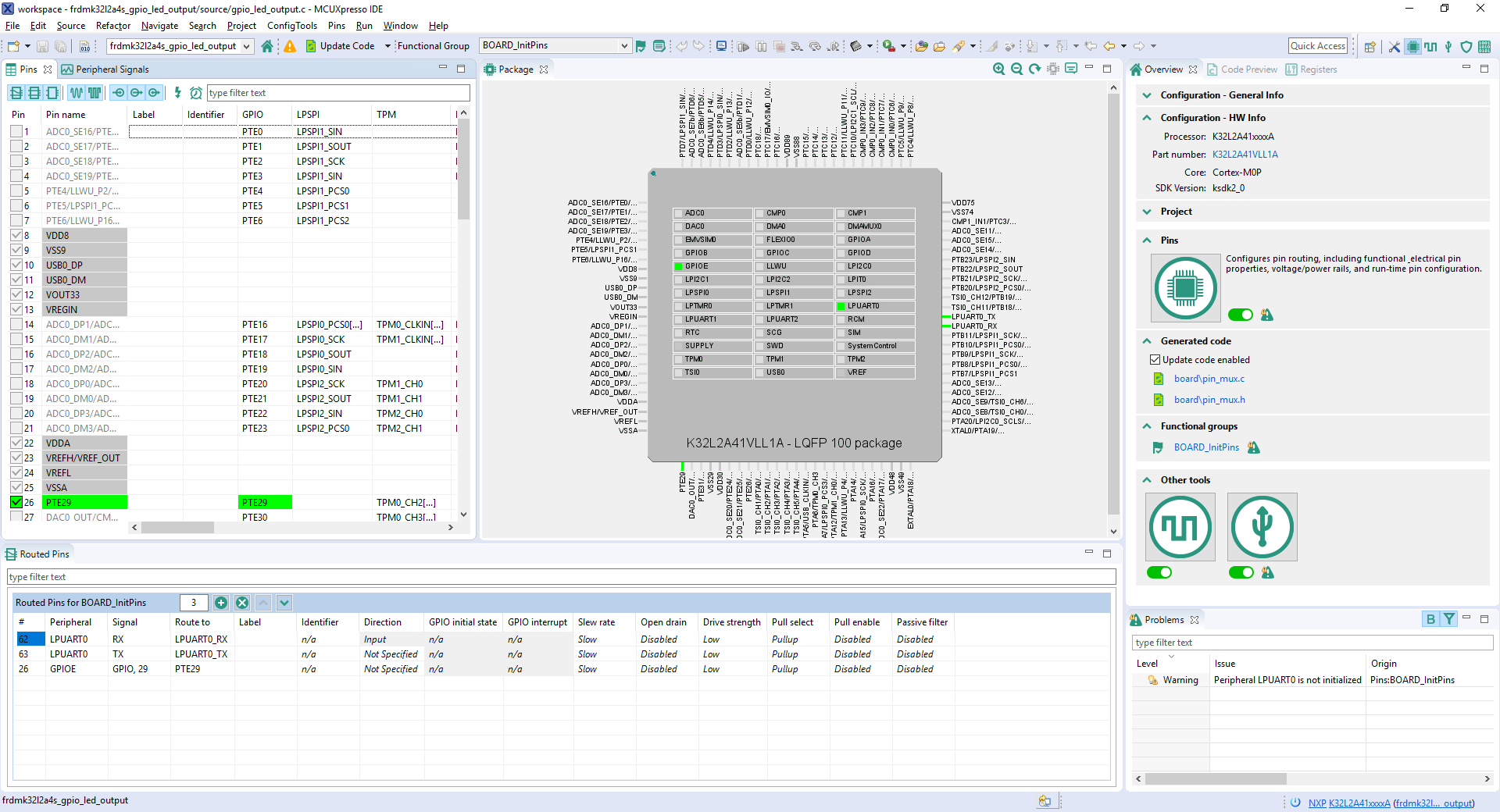

   2. 引脚工具现在应该显示pwm项目的引脚配置。

2. 要打开MCUXpresso配置工具中的引脚工具：
   1. 打开MCUXpresso配置工具。
   2. 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后单击“下一步”。

   3. 从工具栏选择Tools->Pins，打开引脚工具。

   4. 引脚工具现在应该显示pwm项目的引脚配置。

3. 使用引脚工具修改gpio布线的引脚：

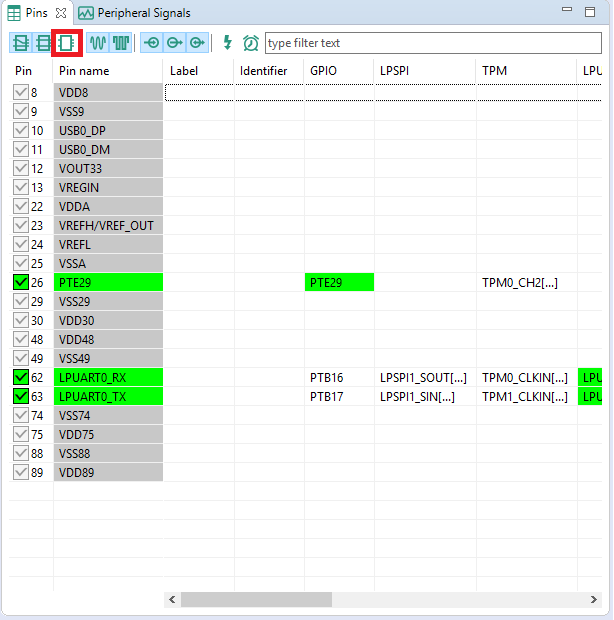

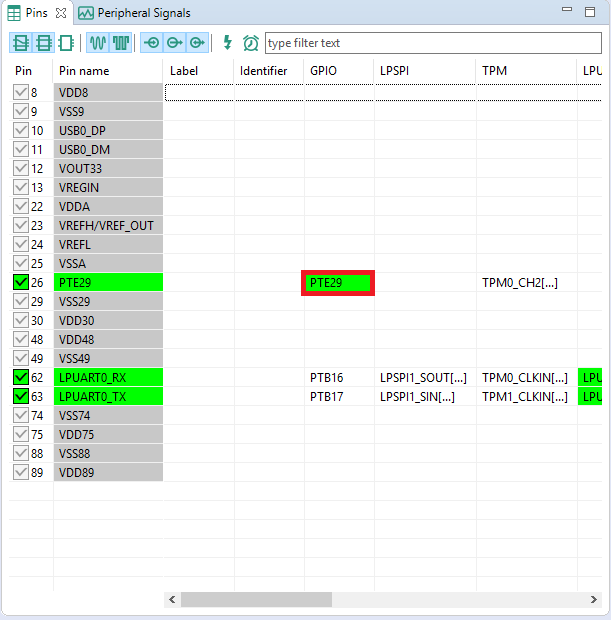

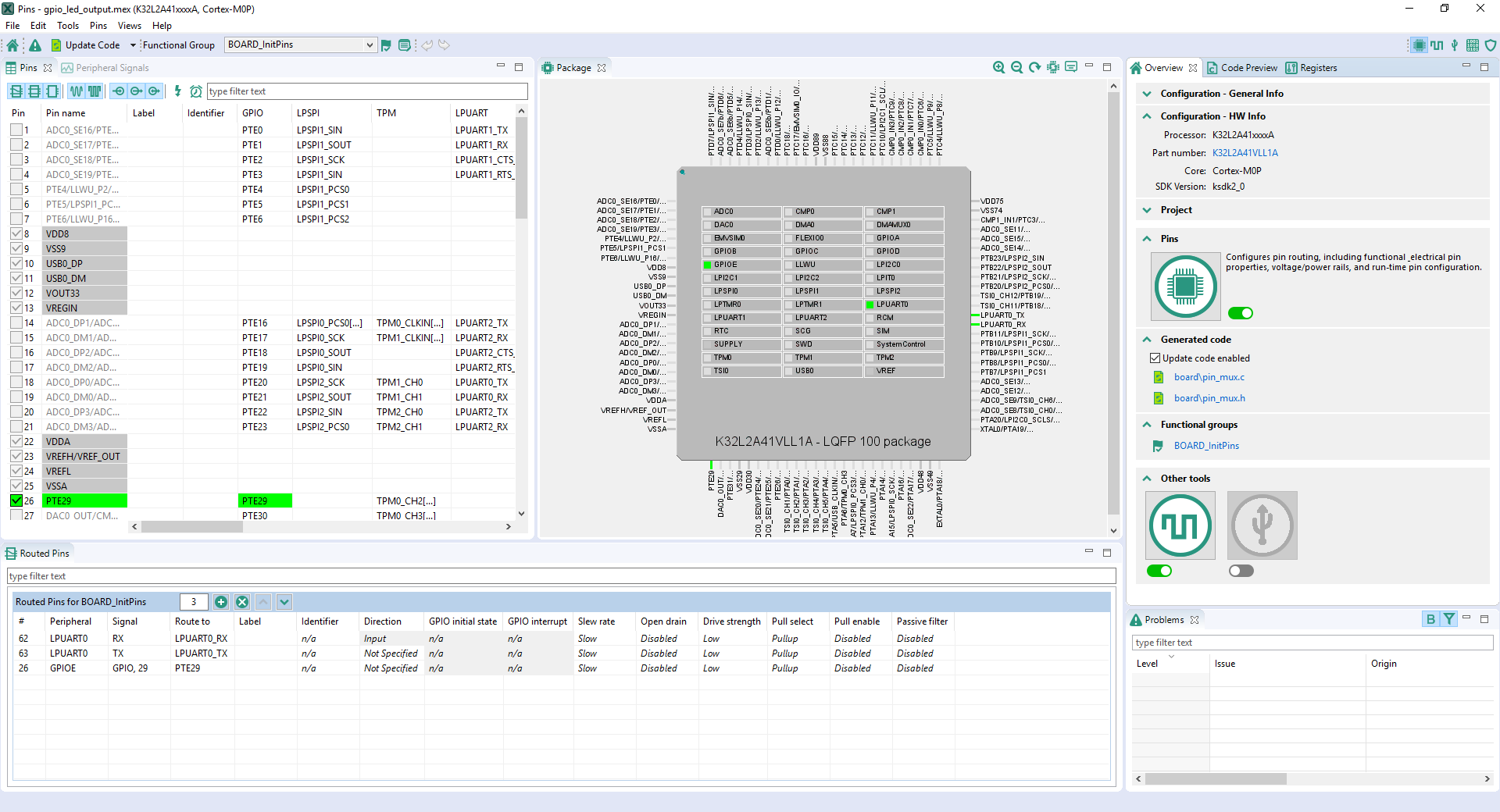

   1. 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在“引脚”视图中，取消选中“显示未布线的引脚”复选框，仅查看已布线的引脚，您还将看到默认情况下已布线的引脚。路由的引脚在引脚名称旁边留有一个绿色勾选框。为每个路由引脚所选的功能以绿色突出显示。

   2. 在当前配置中，PTE29可路由为GPIO，以切换红色LED。在此示例中，我们将改用PTC4驱动绿色LED。
   3. 单击GPIO列下的“PTE29”字段，将PTE29禁用为GPIO。然后，该引脚将被禁用(引脚将不再具有勾选框)，从而从列表中消失。

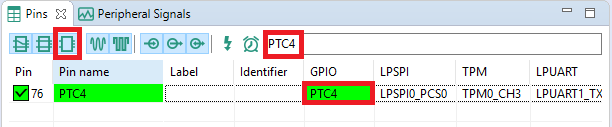

   4. 现在，将PTC4路由为GPIO。首先，选择“显示非路由的引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PTC4。最后，单击GPIO列下的框“PTC4”。该框将以绿色突出显示，并在引脚旁边显示勾选。

   5. 现在是时候导出由Pins工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。单击菜单栏中的“更新项目”。

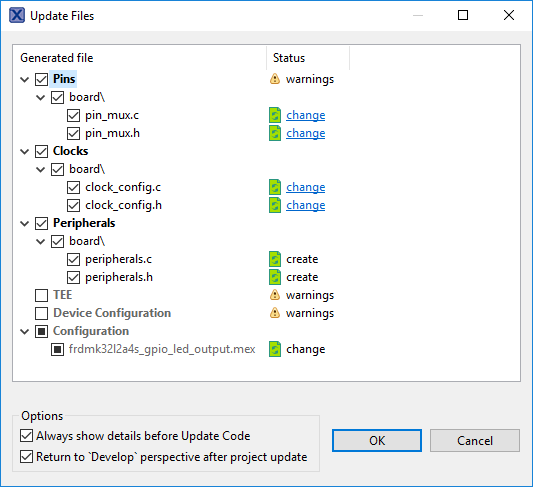

   6. 弹出的屏幕将显示正在更改的文件，您可以单击“diff”查看当前文件与引脚工具生成的新文件之间的差异。单击“确定”将新文件覆盖到项目中。

      注：时钟文件也可能被标记为正在更新，因为标题已被更改。

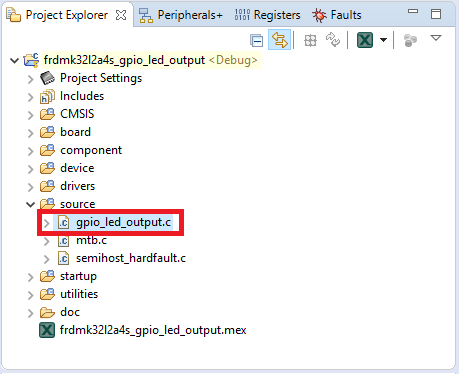

   7. 现在，打开IDE中的gpio_led_output.c文件。

   8. 更改两个#定义，告诉GPIO项目使用新的PTC4引脚。从红色LED变为绿色。

   9. 按照上一节所述构建并下载项目。
   10. 运行应用。您将看到绿色的LED在闪烁！
   11. 终止调试会话。

1. 要打开MCUXpresso IDE中的时钟工具：

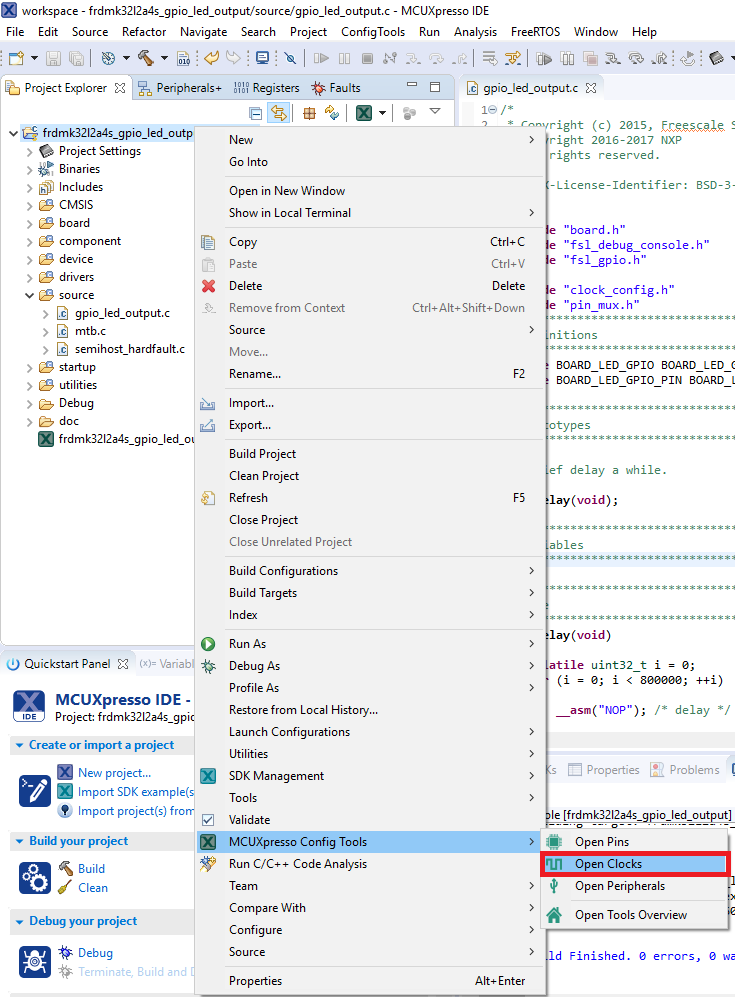

   1. 右键单击 “frdmk32l2a4s_gpio_led_output”项目, 然后选择 “MCUXpresso配置工具”，然后点击“打开时钟”，即可打开时钟工具。

   2. 时钟工具现在应该显示此项目的时钟配置。

2. 要打开MCUXpresso配置工具中的时钟工具：
   1. 打开MCUXpresso配置工具。

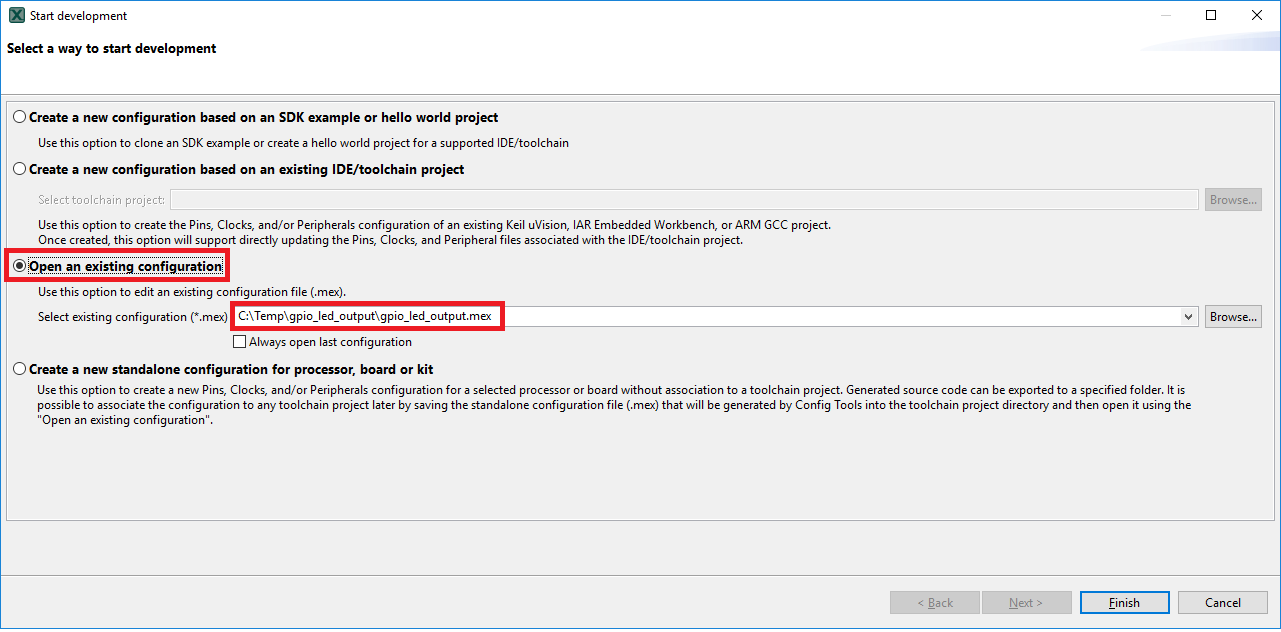

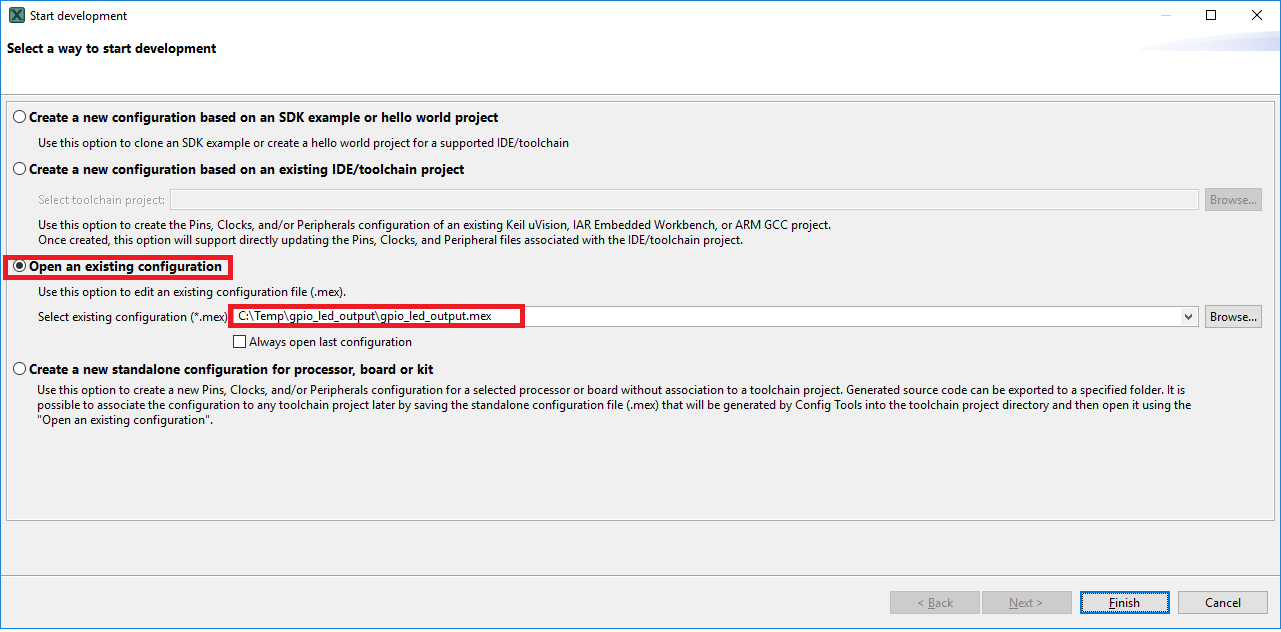

   2. 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后单击“下一步”。

   3. 从工具栏选择Tools->clocks，打开时钟工具。

   4. 时钟工具现在应该显示此项目的时钟配置。

3. 使用时钟工具来修改系统时钟：

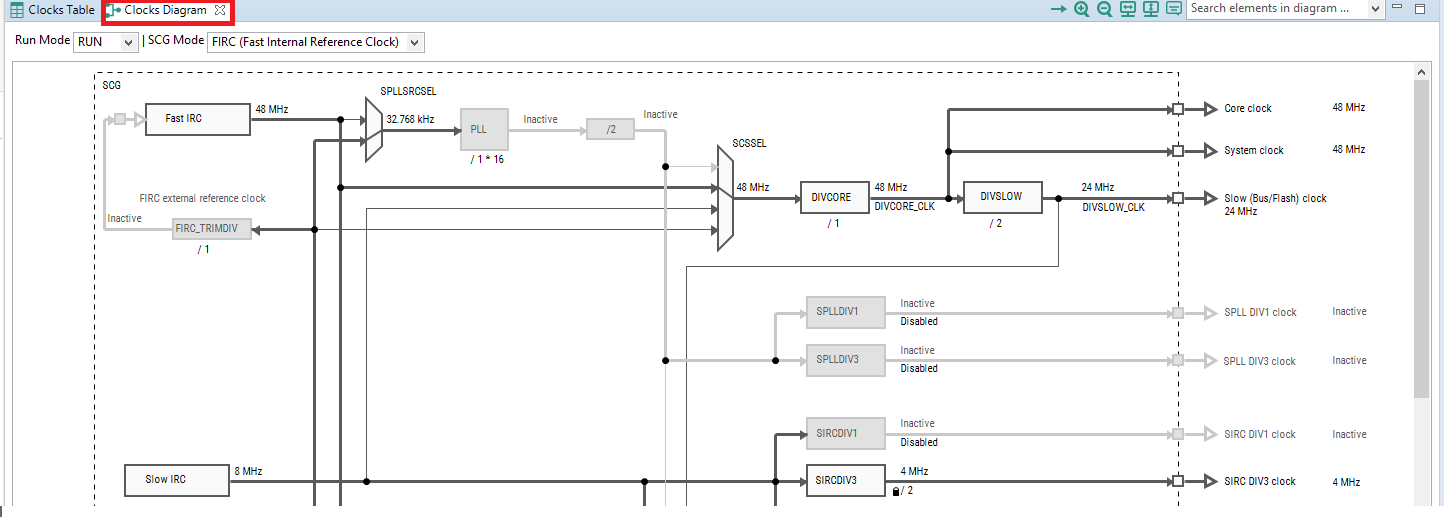

   1. 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。单击左上角的选项卡，切换到Clocks Diagram视图。

   2. 确保您位于名为“ BOARD_BootClockRun”的功能组中。

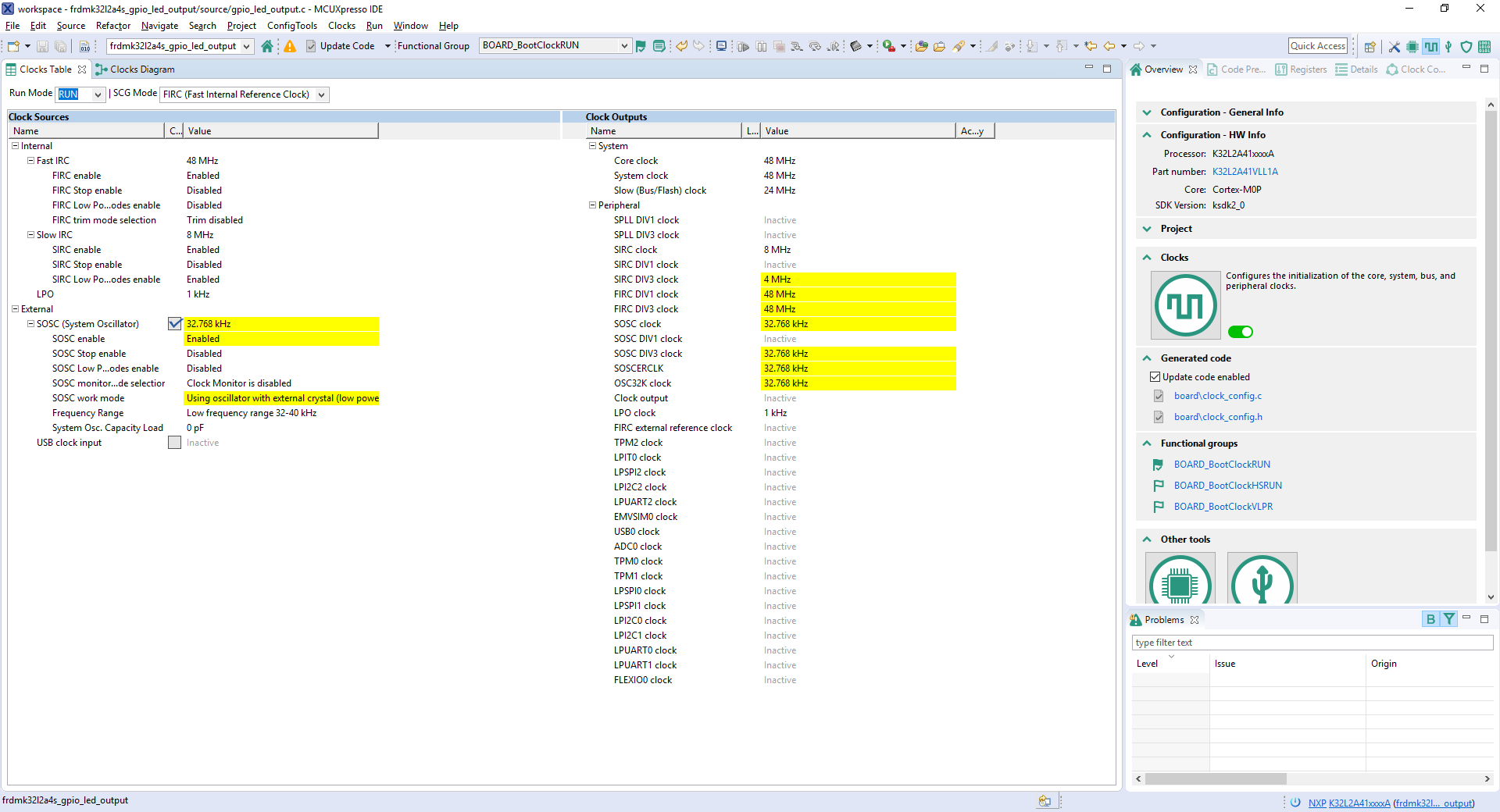

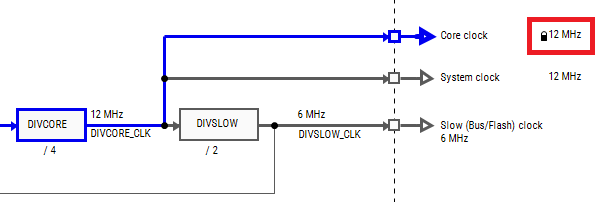

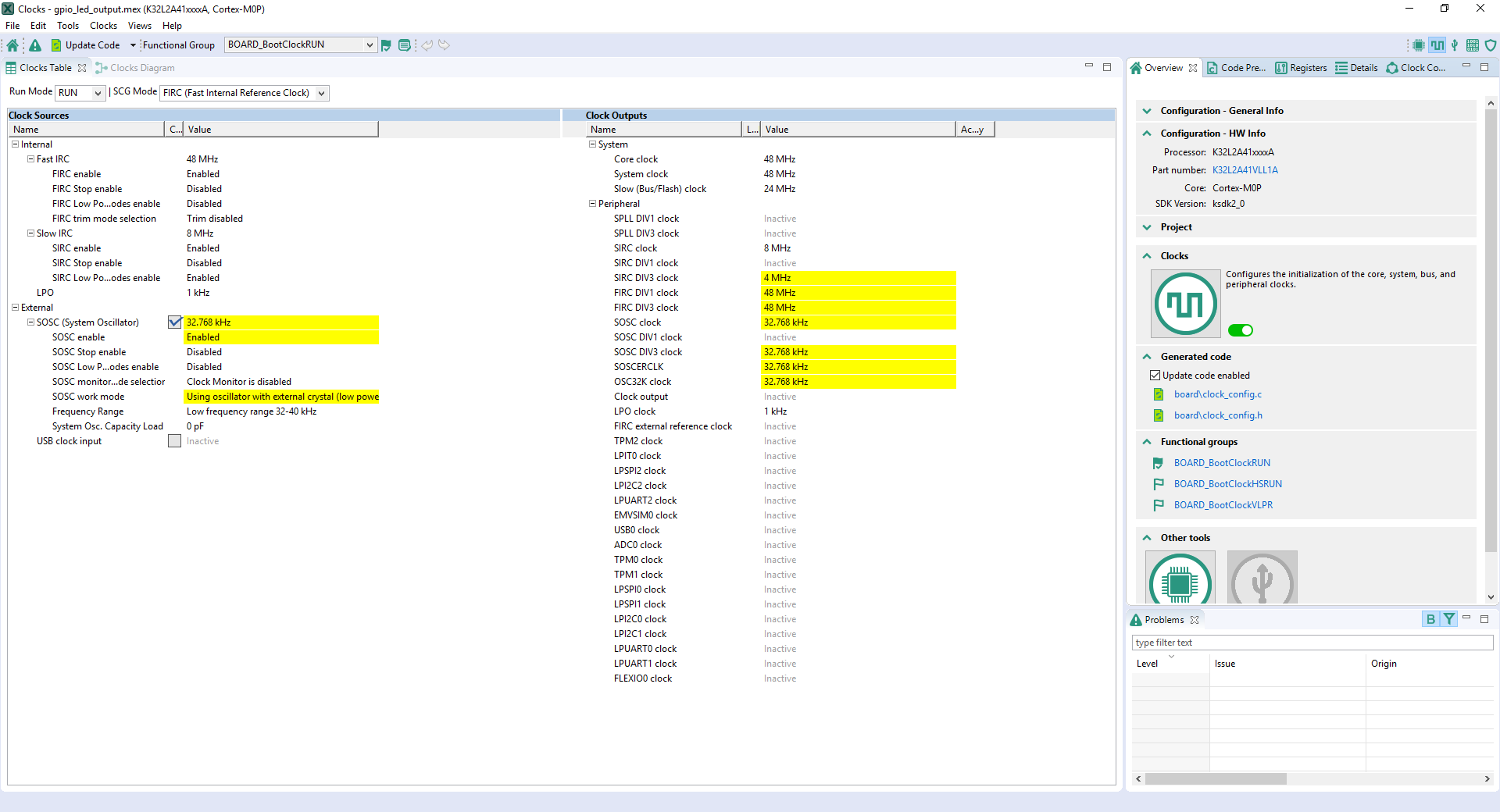

   3. 单击Core Clock (内核时钟)字段并键入“12”，以更改内核时钟频率。您将看到所有其他时钟值也会自动更改，以适应这个较慢的速度。当完成时，它看起来会是这样：

   4. 现在是时候导出由Pins工具生成的最新clock_mux.c和clock_mux.h文件，将这些更改实施到项目中。单击菜单栏中的“更新项目”。

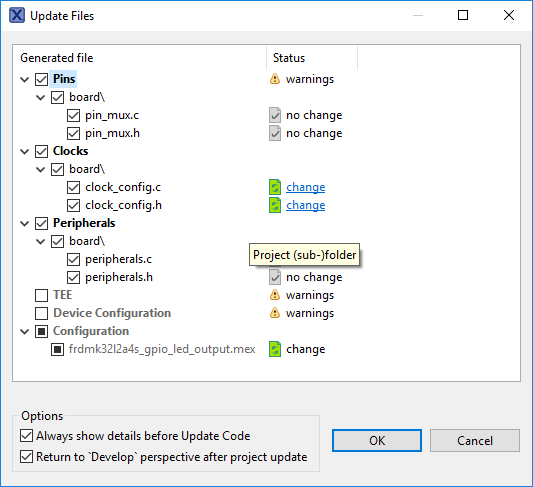

   5. 弹出的屏幕将显示正在更改的文件，您可以单击“diff”查看当前文件与时钟工具生成的新文件之间的差异。单击“确定”将新文件覆盖到项目中。

      注：引脚文件也可能被标记为正在更新，因为标题已被更改。


   6. 按照上一节所述构建并下载项目。
   7. 运行应用。绿色LED现在应以较慢的速度不断闪烁！
   8. 终止调试会话。
