EVBMA777T和EVBMA8420T快速入门
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
EVBMA777T/EVBMA8420T允许用户执行MC33777A/BMA8420电池接线盒控制器IC的所有功能。MC33777A/BMA8420的大部分引脚可通过连接器访问。用户可对该IC进行配置，评估各种用例。
1.1 套件内含物/装箱单
EVBMA777T和EVBMA8420T包含：
- 1根电气传输协议链路(ETPL)通信电缆
- 1根电源线
- 4个双位置连接器
- 两个12位置连接器
1.2 其它硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 必须提供+24V和+100mA的电源
- 可选电压源（用于测试测量值）
- 可选电源电阻（测试火工开关控制器）
- 可选负温度系数(NTC)电阻（用于测试温度测量）
2. 获取硬件
2.1 板特性
EVBMA777T和EVBMA8420T的主要特性包括：
- 隔离式电源
- ETPL通信
- 用于电源电压和运行模式的LED指示灯
- 4个电流测量输入
- 两个外部温度测量通道
- MC33777A/BMA8420的所有输入和输出可通过连接器访问
- 火工开关控制用储能电容
- EEPROM连接到I2C中的MC33777A/BMA8420
2.2 连接器
EVBMA777T/EVBMA8420T有多个连接器，用于连接电源、控制器或外部仪器。

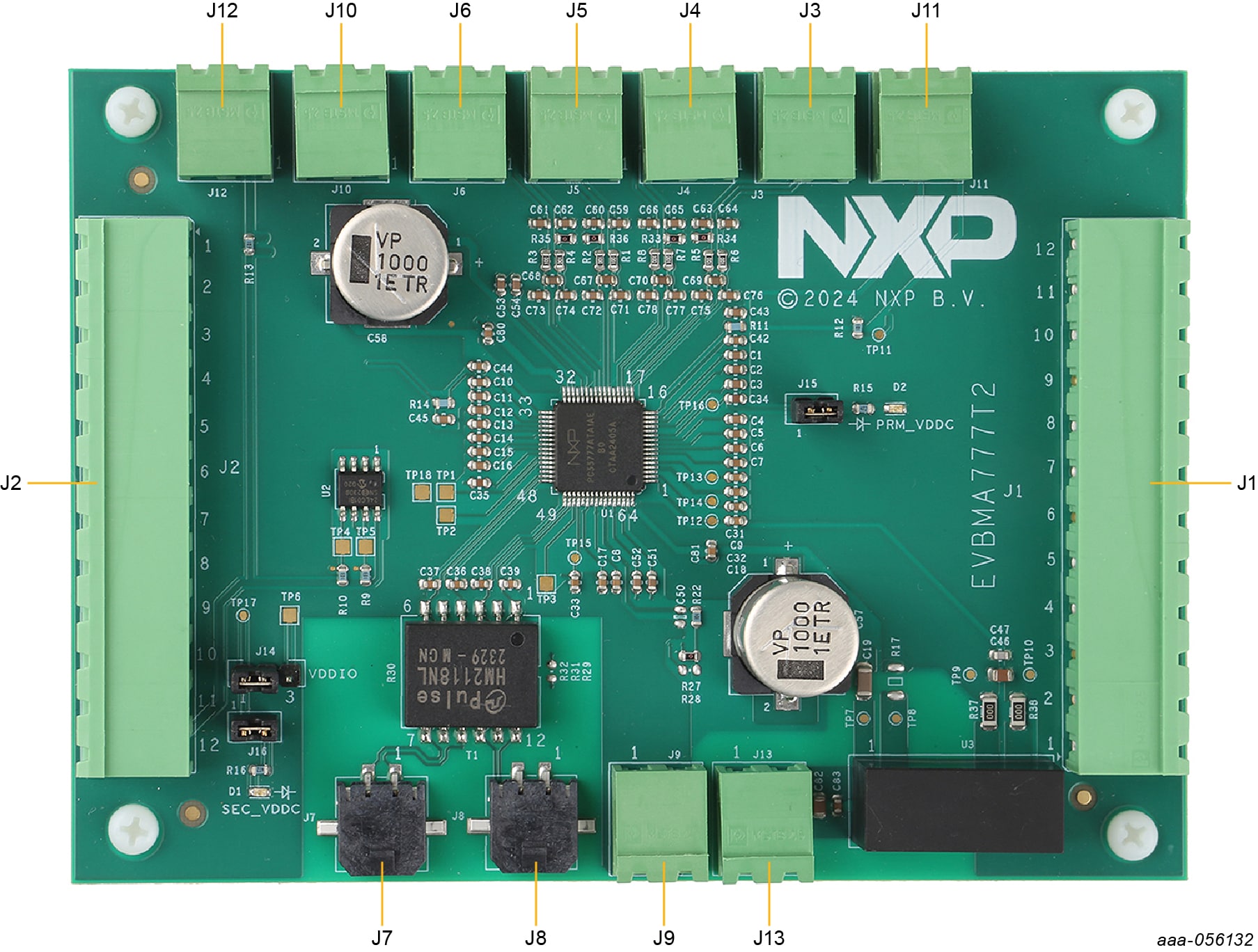

图1所示为连接器的位置。
| 引脚 | 连接 | 说明 |
|---|---|---|
电源(J13) |
||
J13.1 |
24V+ | 正极电源端子 |
J13.2 |
24V- | 电源隔离接地 |
ETPL通信(J7) |
||
J7.1 |
TPL1P | 来自/去往下级节点的ETPL正输入/输出 |
J7.2 |
TPL1N | 来自/去往下级节点的ETPL负输入/输出 |
ETPL通信(J8) |
||
J8.1 |
TPL2P | 来自/去往上级节点的ETPL正输入/输出 |
J8.2 |
TPL2N | 来自/去往上级节点的ETPL负输入/输出 |
初级ISENSE输入(J3) |
||
J3.1 |
PRM_ISENSEP | 初级正电流测量输入 |
J3.2 |
PRM_ISENSEN | 初级负电流测量输入 |
次级ISENSE输入(J4) |
||
| 引脚 | 连接 | 说明 |
J4.1 |
SEC_ISENSEP | 次级正电流测量输入 |
J4.2 |
SEC_ISENSEN | 次级负电流测量输入 |
初级VISENSE输入(J5) |
||
J5.1 |
PRM_VISENSEP | 初级正电流/电压测量输入 |
J5.2 |
PRM_VISENSEN | 初级负电流/电压测量输入 |
次级VISENSE输入(J6) |
||
J6.1 |
SEC_VISENSEP | 次级正电流/电压测量输入 |
J6.2 |
SEC_VISENSEN | 次级负电流/电压测量输入 |
初级外部温度测量(J11) |
||
J11.1 |
PRM_IO7 | 初级外部NTC端子 |
J11.2 |
GND | 初级外部NTC端子 |
次级外部温度测量(J12) |
||
J12.1 |
SEC_IO7 | 次级外部NTC端子 |
J12.2 |
GND | 次级外部NTC端子 |
初级I/O和参考电压(J1) |
||
J1.1 |
PRM_IO6 | 初级输入/输出6 |
J1.2 |
PRM_IO5 | 初级输入/输出5 |
J1.3 |
GND | 接地 |
J1.4 |
PRM_IO4 | 初级输入/输出4 |
J1.5 |
PRM_IO3 | 初级输入/输出3 |
J1.6 |
GND | 接地 |
J1.7 |
PRM_IO2 | 初级输入/输出2 |
J1.8 |
PRM_IO1 | 初级输入/输出1 |
J1.9 |
GND | 接地 |
J1.10 |
PRM_IO0 | 初级输入/输出0 |
J1.11 |
PRM_VREF2V5 | 初级2.5V参考电压 |
J1.12 |
PRM_VREF5V0 | 初级5V参考电压 |
| 引脚 | 连接 | 说明 |
次级I/O和参考电压(J2) |
||
J2.1 |
SEC_IO6 | 次级输入/输出6 |
J2.2 |
SEC_IO5 | 次级输入/输出5 |
J2.3 |
GND | 接地 |
J2.4 |
SEC_IO4 | 次级输入/输出4 |
J2.5 |
SEC_IO3 | 次级输入/输出3 |
J2.6 |
GND | 接地 |
J2.7 |
SEC_IO2 | 次级输入/输出2 |
J2.8 |
SEC_IO1 | 次级输入/输出1 |
J2.9 |
GND | 接地 |
J2.10 |
SEC_IO0 | 次级输入/输出0 |
J2.11 |
SEC_VREF2V5 | 次级2.5V参考电压 |
J2.12 |
SEC_VREF5V0 | 次级5V参考电压 |
初级火工开关控制器(J9) |
||
J9.1 |
PRM_PSCHS | PSC初级高边输出 |
J9.2 |
PRM_PSCLS | PSC初级低边输出 |
次级火工开关控制器(J10) |
||
J10.1 |
SEC_PSCHS | PSC次级高边输出 |
J10.2 |
SEC_PSCLS | PSC次级低边输出 |
| 连接器 | 制造商 | 部件编号 | 配对连接器 |
|---|---|---|---|
J1、J2 |
Phoenix | 1754630 | 1757116 |
J7、J8 |
Molex | 43650-0213 | 43645-0200 |
J3、J4、J5、J6、J9、J10、J11、J12、J13 |
Phoenix | 1754436 | 1757019 |
2.3 测试点
EVBMA777T/EVBMA8420T提供多个测试点，以访问MC33777A/BMA8420附近的信号。

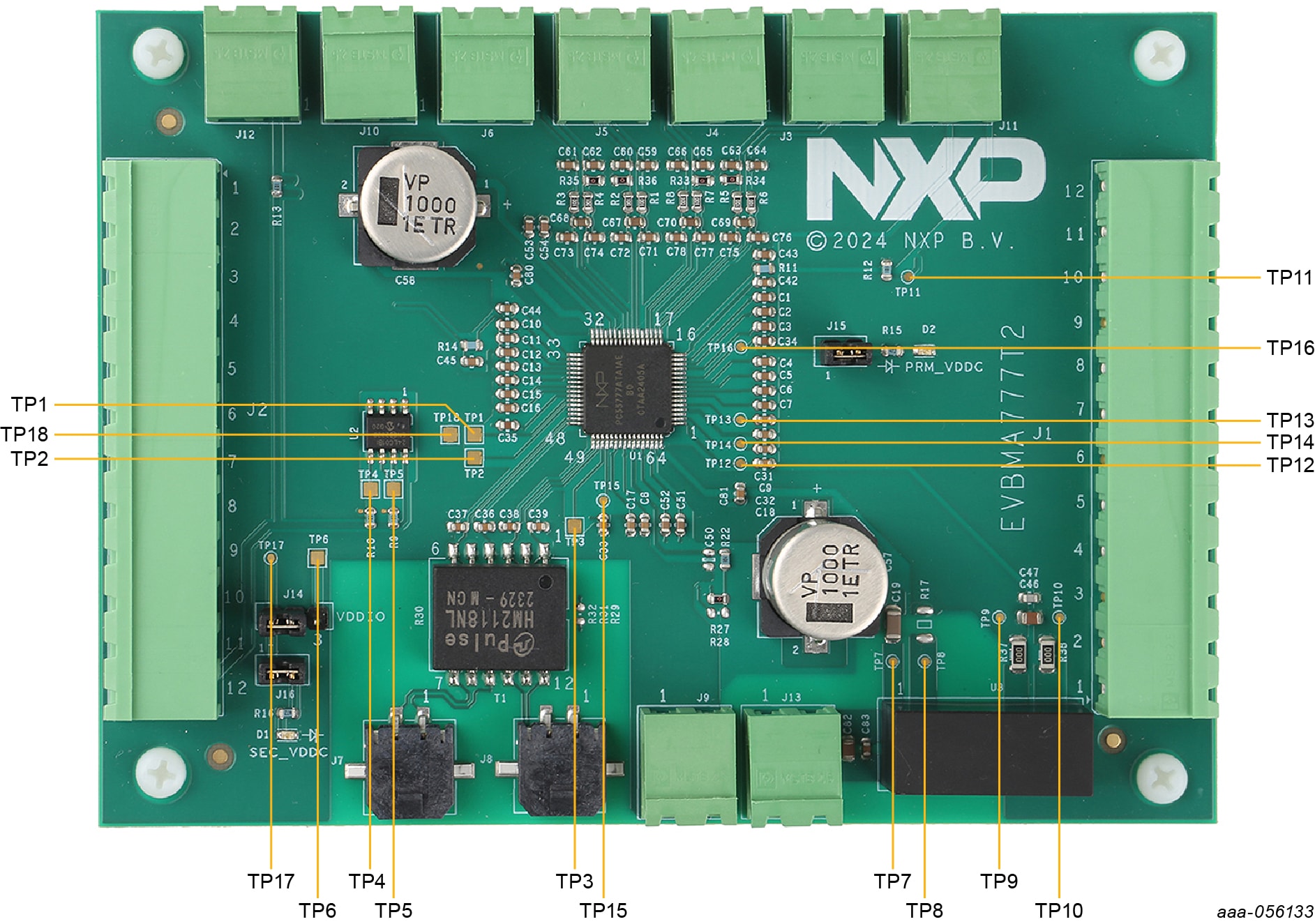

图2所示为测试点的位置。
表3列出了测试点
| 连接器 | 制造商 | 部件编号 | 配对连接器 |
|---|---|---|---|
J1、J2 |
Phoenix | 1754630 | 1757116 |
J7、J8 |
Molex | 43650-0213 | 43645-0200 |
J3、J4、J5、J6、J9、J10、J11、J12、J13 |
Phoenix | 1754436 | 1757019 |
2.4 跳线
EVBMA777T/EVBMA8420T有跳线，可以配置MC33777A/BMA8420的信号。

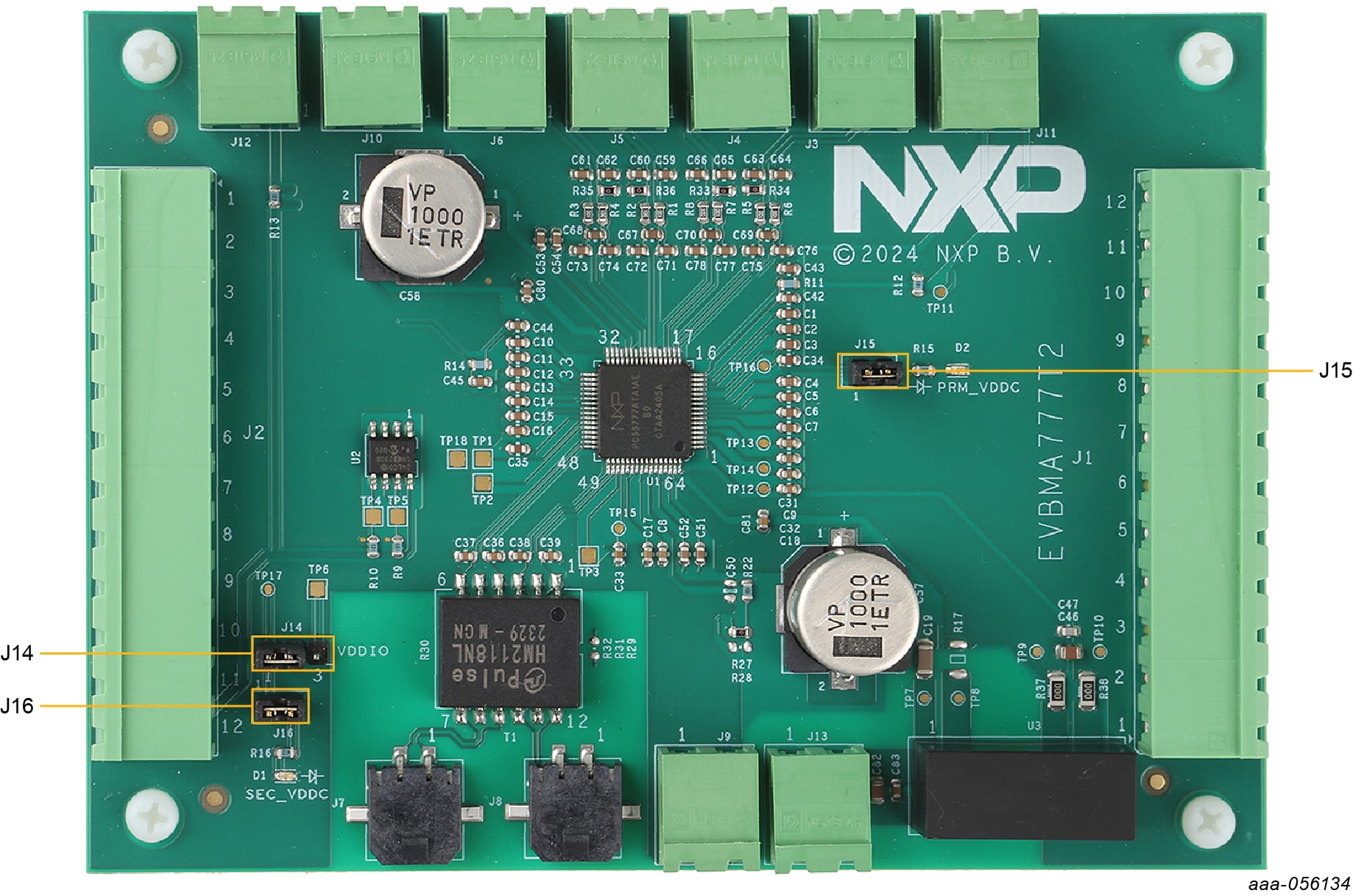

图3所示为跳线的位置。
J15将LED连接到 MC33777A/BMA8420的PRM_VDDC。该LED指示器件处于工作模式。拆除该跳线会禁用此功能。
J16将LED连接到MC33777A/BMA8420的SEC_VDDC。该LED指示器件处于工作模式。拆除该跳线会禁用此功能。
J14在默认情况下将VDDIO连接到SEC_VDDC (引脚1和引脚2之间的跳线)。用户可以通过移动跳线(在引脚2和引脚3之间)并在TP6上施加电压，用另一个电压为VDDIO供电。
3. 配置硬件
3.1 配置硬件

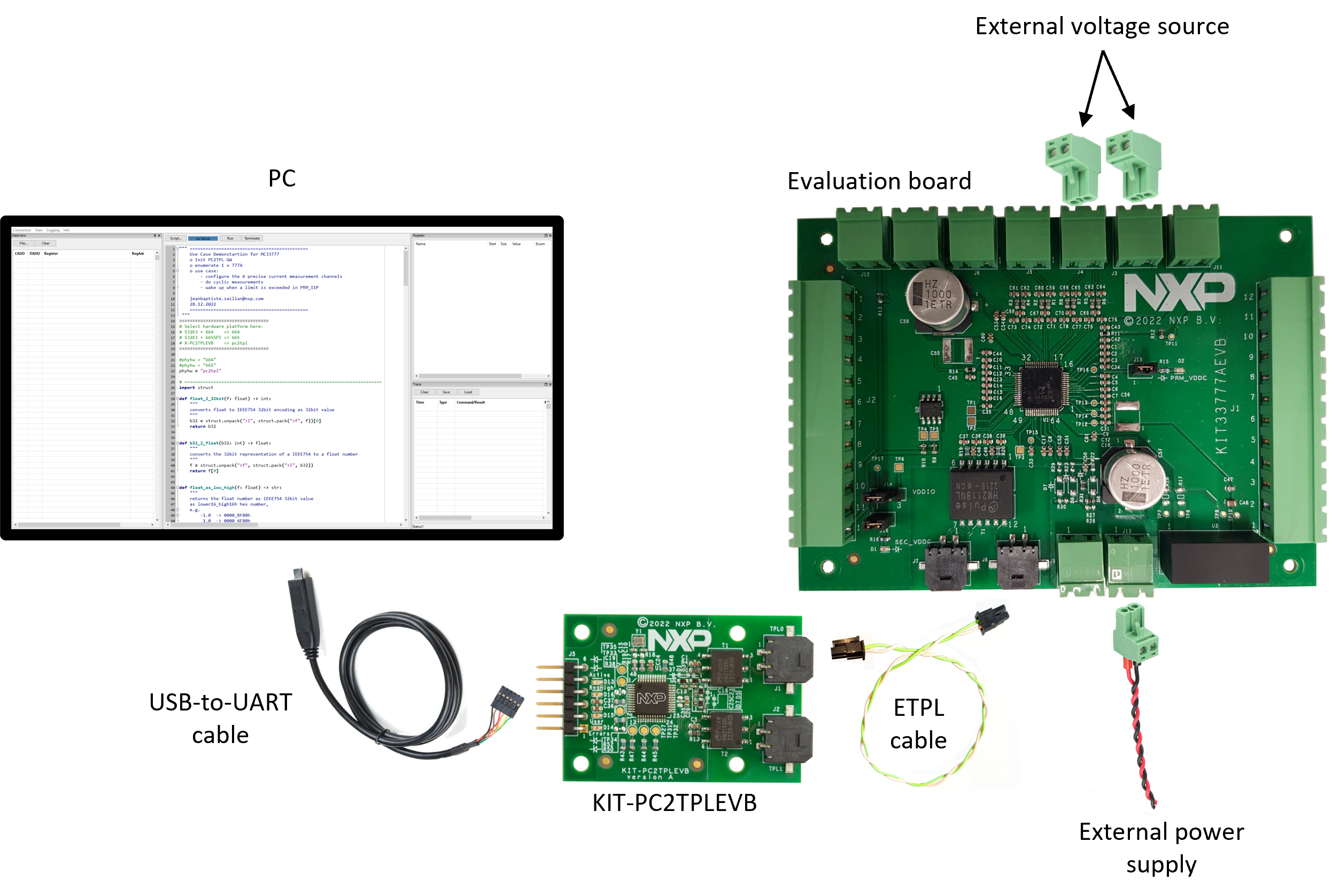

本节介绍了配置EVBMA777T/EVBMA8420T的典型设置，并对MC33777A/BMA8420电流测量功能进行评估。
表4列出了设置测试所需的材料。
| 材料 | 特征 |
|---|---|
| 个人电脑 | 安装了Windows 7或更高版本的操作系统 |
| KIT-PC2TPL通信板 | |
| USB到UART线 | 包含在KIT-PC2TPL套件中 |
| EVBMA777T/EVBMA8420T评估板 | |
| ETPL线 | 包含在EVBMA777T/EVBMA8420T套件中 |
| 电源线 | 包含在EVBMA777T/EVBMA8420T套件中 |
| 接口连接器 | 包含在EVBMA777T/EVBMA8420T套件中 |
| 外部电源 | 输出电压+24V，输出电流+100mA（最小值） |
| 外部电压源（模拟电流测量） | 输出电压范围：[-300mV；+300mV] |
USB到UART线连接KIT-PC2TPL（连接器 J5)通信板和主机(USB端口）。
ETPL线连接KIT-PC2TPLEVB（连接器 J1）和EVBMA777T/EVBMA8420T评估板（连接器 J7 或 J8）。
