电动汽车充电桩开发平台快速入门
本页将指导您完成电动汽车充电桩开发平台的启动和运行。
跳转至
获取硬件
获取所需的硬件以及其他硬件和工具
您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。
1.1 必要硬件
组装、布线和运行EasyEVSE所需的硬件如下所示：
- i.MX RT1060 EVK或i.MX RT1064 EVK
- Edge lock SE050开发板
- TWR-KM35Z75M、TWR-KM34Z75M或TWR-KM34Z50M板
- CLEV6630ARD
- RK043FN02H-CT 4.3英寸TFT 480*272 LCD

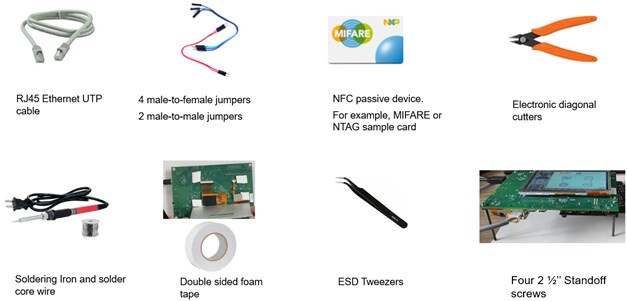

1.2 其他硬件和工具
组装平台所需的各种硬件和工具如下所示：
- RJ45以太网UTP线缆
- 2.54 mm跳接线：3根公对母线缆和2根公对公线缆
- NFC无源设备；例如，空白NFC MIFARE或NTAG样品卡
- 电子斜切钳
- 烙铁和焊锡芯线
- 双面泡沫胶带
- 防静电镊子
- 四个2 ½’’定位螺钉
请注意，i.MX RT106x需要直接连接到互联网才能运行。确保路由器或网络不会拒绝互联网连接。
获取软件
获取所需的软件
这个视频短片列出了此初始简化设置所需的所有软件。
下面提供了所需软件的链接。
2.1 安装MCUXpresso IDE
为您的操作系统下载并安装最新版本的IDE。
2.2 安装MCUXpresso SDK
为i.MX RT106x和TWR-KM3x的不同电路板构建、下载并安装MCUXpresso SDK。
1.0版的EasyEVSE软件需要面向i.MX RT106x和TWR-KM3x不同主板的SDK v2.10。
2.3 获取EasyEVSE软件
开箱和设置
本视频介绍了每个EasyEVSE开发板和LCD的拆箱和设置。包括创建和设置Azure IoT Central应用、使用可共享的链接模板以及配置与Azure IoT Central的相互安全和经过身份验证的连接。
组装
本视频演示了堆叠和连接平台上所有板的步骤。
连接
本视频不仅演示了平台所需的通电顺序，还提供了测试NFC和计量板与业务处理板(i.MX RT106x EVK)通信的建议步骤。
成功完成此入门设置后，请参考可用的设计资源。
《用户指南》提供了的其他信息包括如何使用Azure IoT Central应用监控遥测、更新属性以及向EasyEVSE设备发送命令。
为了简化启动过程，本入门设置中未实现plug-and-trust SE050安全元件。请参阅《用户手册》，了解如何实现方法，并获取该平台的每个构件的详细说明。
恩智浦EasyEVSE电动汽车充电桩的软件和支持培训将向您展示，开发平台如何帮助解决电动汽车充电桩开发人员面临的关键设计挑战，并了解如何在电动汽车充电桩项目中利用该平台。
