2.1 开箱即用
以下说明将指导您如何在LS1028ARDB电路板上启用预加载的BSP复合固件镜像。

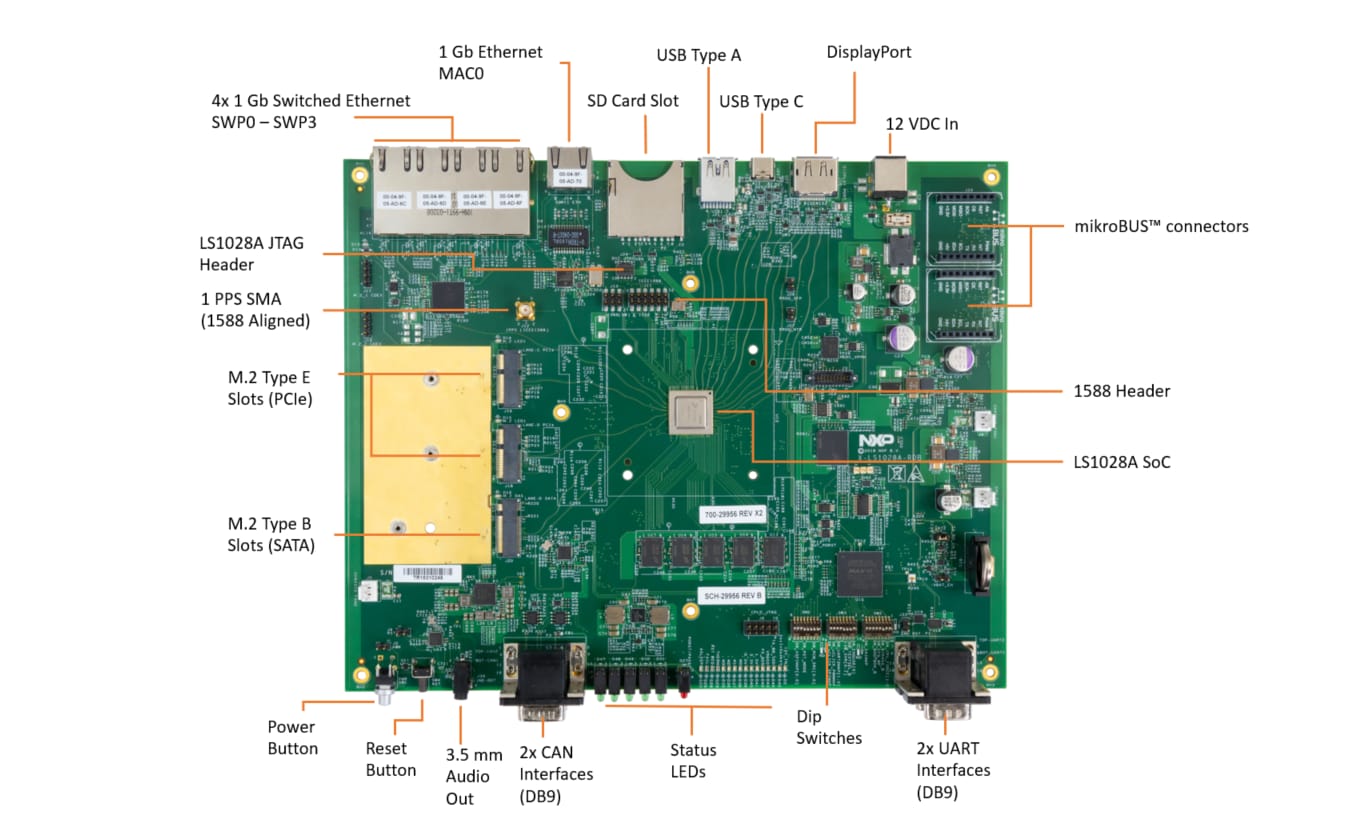

LS1028ARDB套件
电路板套件包含以下部件：
- 带外壳的LS1028ARDB硬件组件
- 12 V，6.67 A AC-DC电源适配器
- 通用适配器
- 线缆，USB 3.1 C型公头转USB 3.0 A型母头，50 mm
- 线缆，USB A型转DB9F (支持Windows 10)，1米
- 以太网线缆， 6英尺(最短)
- 线缆，DB9F转DB9F
- 16 GB SD卡可编程
2.2 将该电路板连接到电源
将12 V AC连接到DC电源适配器电缆，为LS1028ARDB机箱背面的插孔供电，然后将电源适配器插入AC电源插座。机箱正面的SYSTEM READY LED将亮起(绿色)。
2.3 设置串行端口
运行您偏好的终端应用，通过串行控制台查看并监控LS1028ARDB。将终端的波特率配置为115,200，数据位配置为8，无奇偶校验并且停止位为1。如需确定LS1028ARDB虚拟COM端口的端口号，请打开设备管理器并在“端口”分组下查找。
不确定如何使用终端应用？试试这些教程：
2.4 启动电路板
将SD卡(使用最新的BSP复合固件编程)插入机箱后面板上的SD卡插槽。
按下机架前板上的电源按钮。
机箱正面的SYSTEM READY LED发亮(绿色)。
电路板启动，控制台显示U-Boot消息。
2.5 祝贺您！电路板已启动到TinyDistro Linux！
在U-Boot之后，如果您没有输入任何密钥来避免自动启动，则该电路板会自动启动至TinyDistro Linux提示符。
如果您不在主板上使用SD卡，主板则会自动从主板上提供的eMMC卡启动至Linux。
使用以下默认凭据登录TinyDistro：
◦ root/root
Tera Term教程
Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入电路板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪。
PuTTY教程
PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
升级电路板软件
LS1028ARDB系统附带16GB SD卡。
按照以下步骤将SD卡升级到最新的LS1028ARDB软件版本。
-
从恩智浦网站下载最新的SD卡镜像：

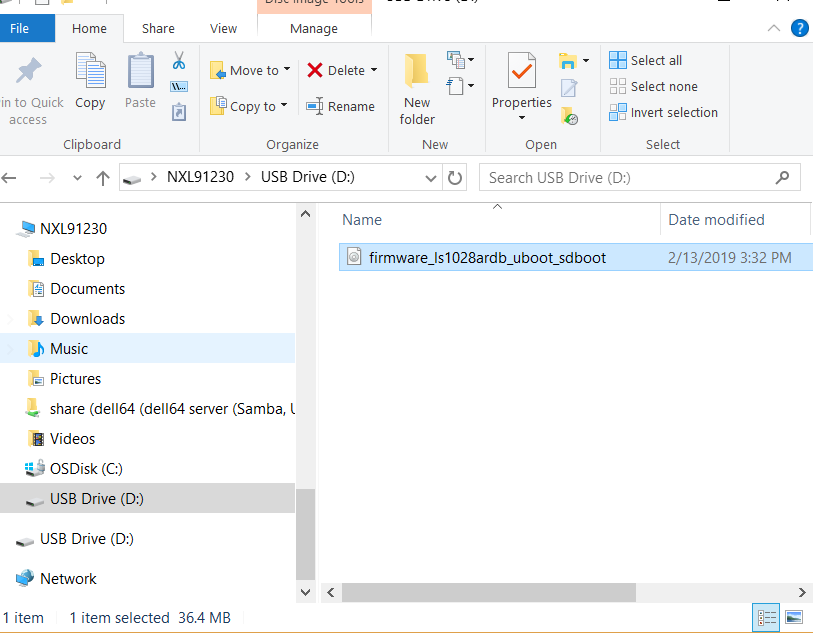

- 使用Linux或Windows系统的计算机将firmware_ls1028ardb_uboot_sdboot.img复制到SD卡。SD卡出厂时只有一个FAT分区，将镜像复制到FAT分区。以下是使用window系统计算机的示例：
- 将SD卡插入LS1028ARDB系统

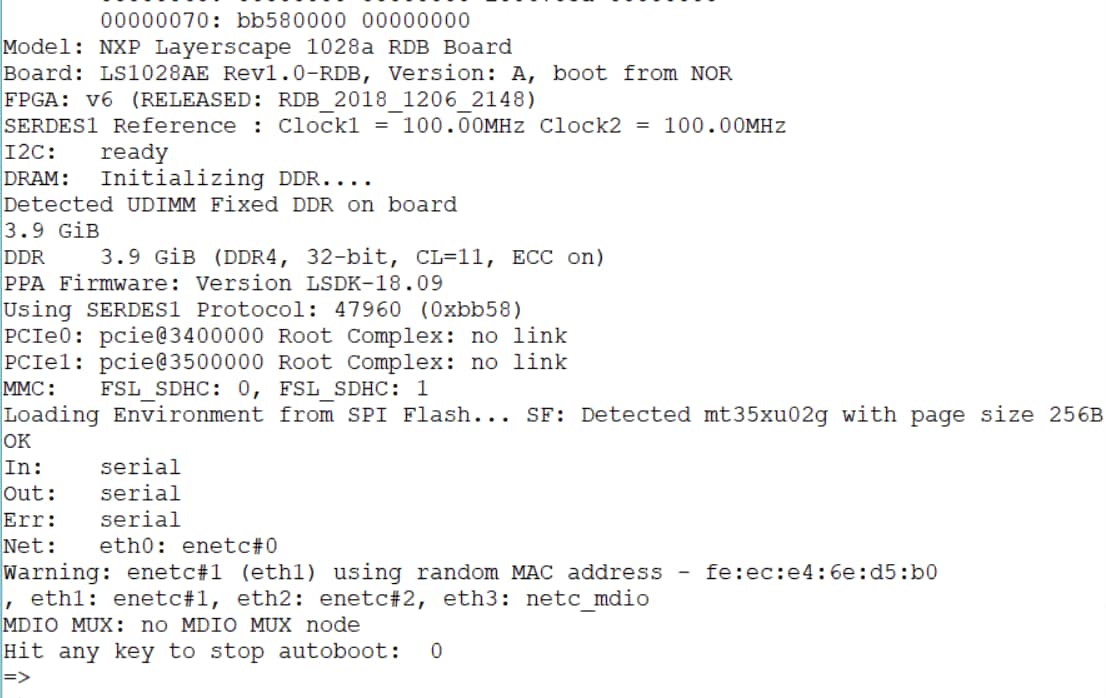

- 启动LS1028ARDB系统并在U-boot上停止启动过程，如下所示：
- 使用以下命令更新SD卡
=> fatls mmc 0:1
=> fatload mmc 0:1 a0000000 firmware_ls1028ardb_uboot_sdboot.img
=> mmc write a0000000 8 75000
=> setenv bootcmd 'qixis_reset sd'
=> saveenv
=> reset
系统将使用带有小rootfs的SD卡的最新镜像来启动。
对于Ubuntu rootfs，请按照LS1028A BSP版本文档。
对于OpenIL工业解决方案，请遵循OpenIL版本文档。
