FRDM-MCXC242快速入门

上次修改时间： May 22, 2024支持 FRDM-MCXC242|MCUXpresso Developer Experience

本文档内容

  • 1

    开箱即用

  • 2

    获取软件

  • 3

    构建、运行

  • 4

    创建

  • 5

    Developer Experience（开发人员体验）

购买 FRDM-MCXC242|MCUXpresso Developer Experience

本文档内容

1. 开箱即用

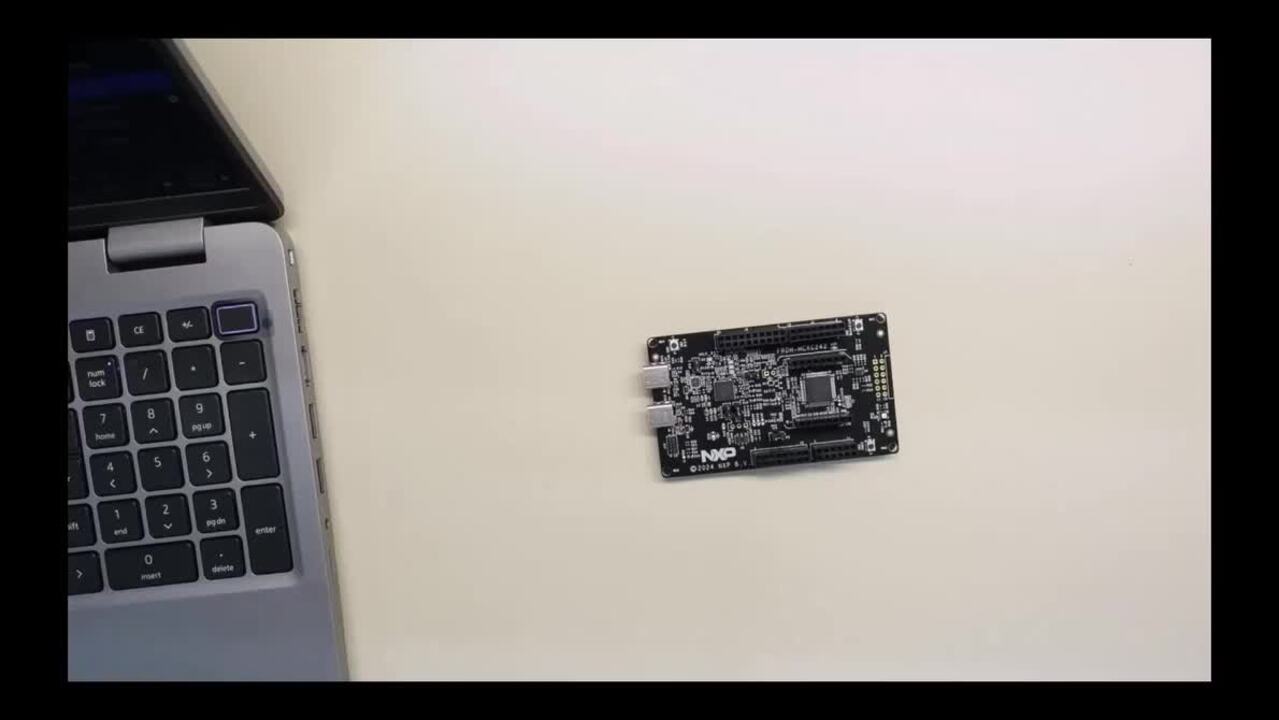

现在开始试用FRDM板。您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

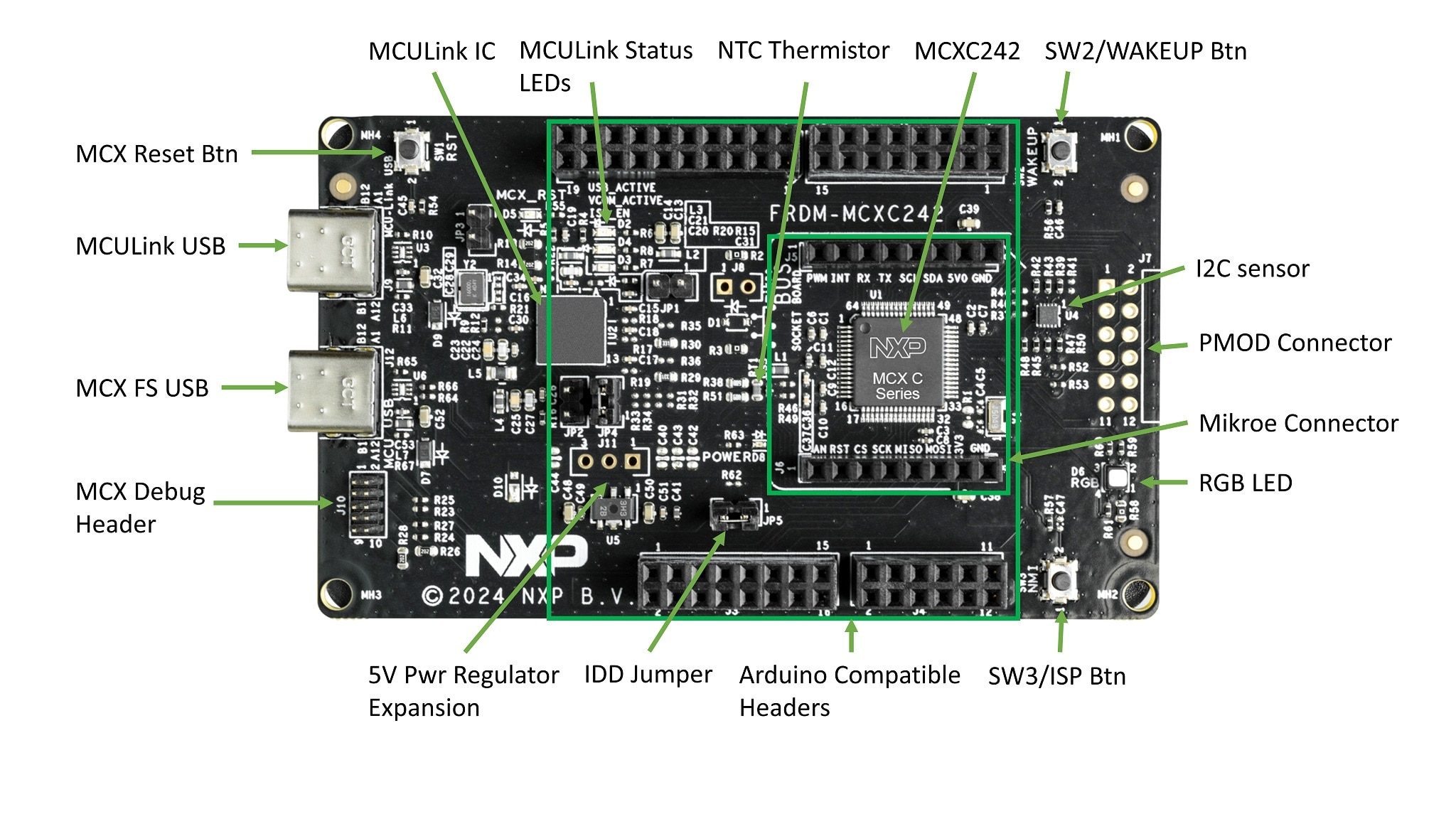

1.1 熟悉板

FRDM-MCXC242板预编程了一个带LED闪烁的演示程序。这是一个简单的测试，用来检验设备是否能按照预期正常工作。

1.2 连接板

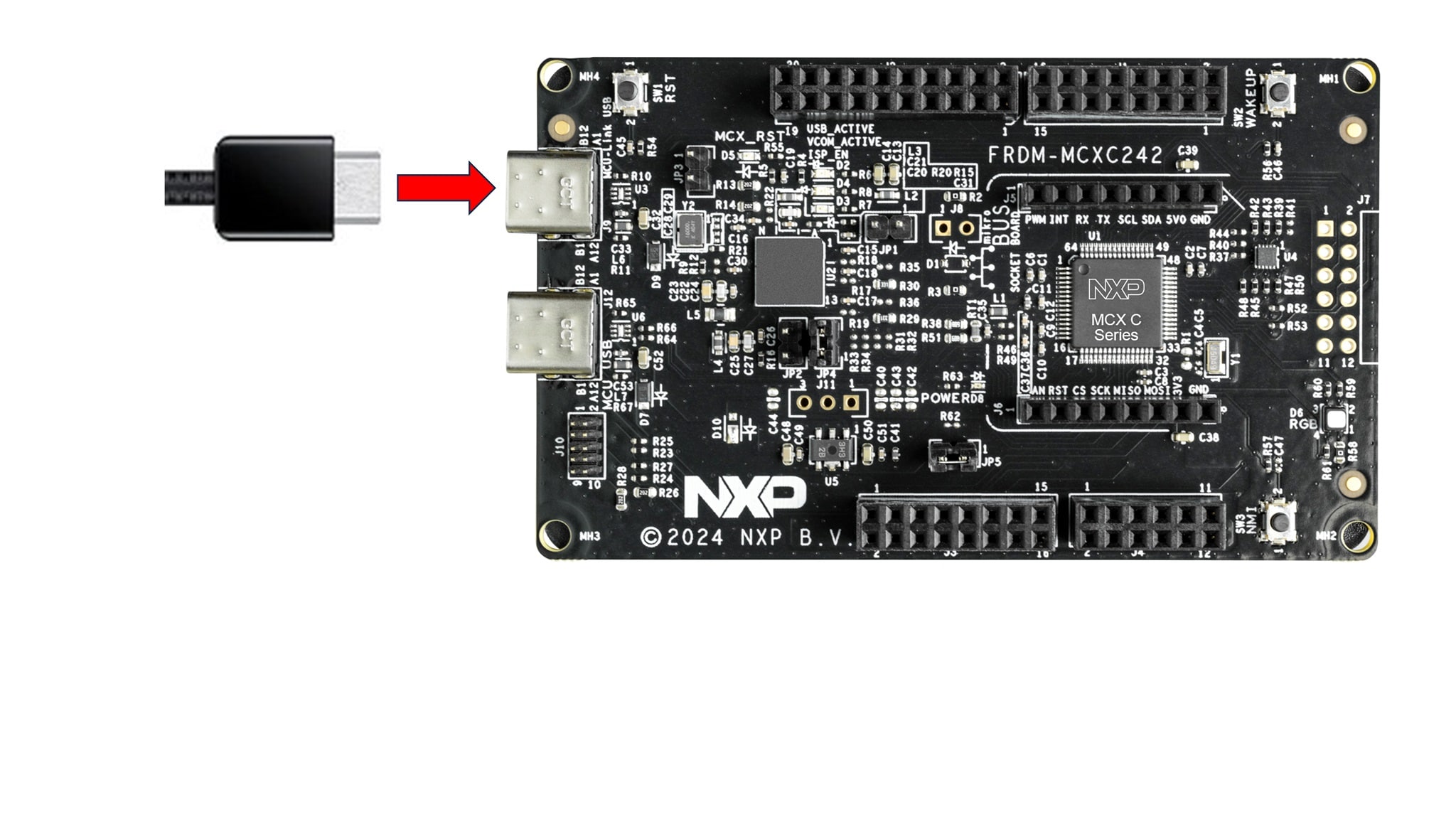

使用type-C USB线缆将连接器J9连接至主机或电源，给板上电并运行演示程序。这时，您应该看到RGB LED指示灯以稳定的节奏闪烁。

下一页获取软件

2. 获取软件

2.1 安装工具链

恩智浦提供名为MCUXpresso IDE的免费工具链。请下载MCUXpresso v11.8.1及以上版本。

获取MCUXpresso IDE

获取MCUXpresso for VS Code

了解如何为您的主机安装VS Code，参考以下教程。

想使用不同的工具链？

如果需要帮助选择，请浏览MCUXpresso软件和工具套件。

MCUXpresso SDK包括对IAR 、KEIL 和命令行GCC 等其他工具的支持。

2.2 采用MCUXpresso SDK，快速开始设计

MCUXpresso SDK完全免费，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站mccuxpresso.nxp.com安装MCUXpresso SDK。点击下面的按钮，打开该板的SDK builder。

获取MCUXpresso SDK

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的配置工具，既可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成适用于定制板的初始化C代码。如果使用不同的IDE，它既可作为MCUXpresso IDE的一部分完全集成，也可作为独立的工具。

点击下面的“Get MCUXpresso Config Tools”，获取配置工具安装程序。

Get MCUXPresso Config Tools

2.4 编程和配置工具

恩智浦提供MCUXpresso安全配置（SEC），用于试运行和大规模生产。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。MCUXpresso安全配置（SEC）工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。安全配置SDK（SPSDK）是一个开源开发套件，其源代码发布在Github和PyPI上。这个命令行工具在与自定义或合作伙伴的编程工具对接时很有用。

SEC安装

前页开箱即用
下一页构建、运行

3. 构建、运行

如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。

3.1 使用MCUXpresso IDE构建和烧写应用

以下步骤将指导您使用Cortex-M0应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装和MCXC系列的SDK可以在本快速入门指南的获取软件中找到。

  1. 在左下角找到快速启动面板
  2. 然后点击“导入SDK示例……”

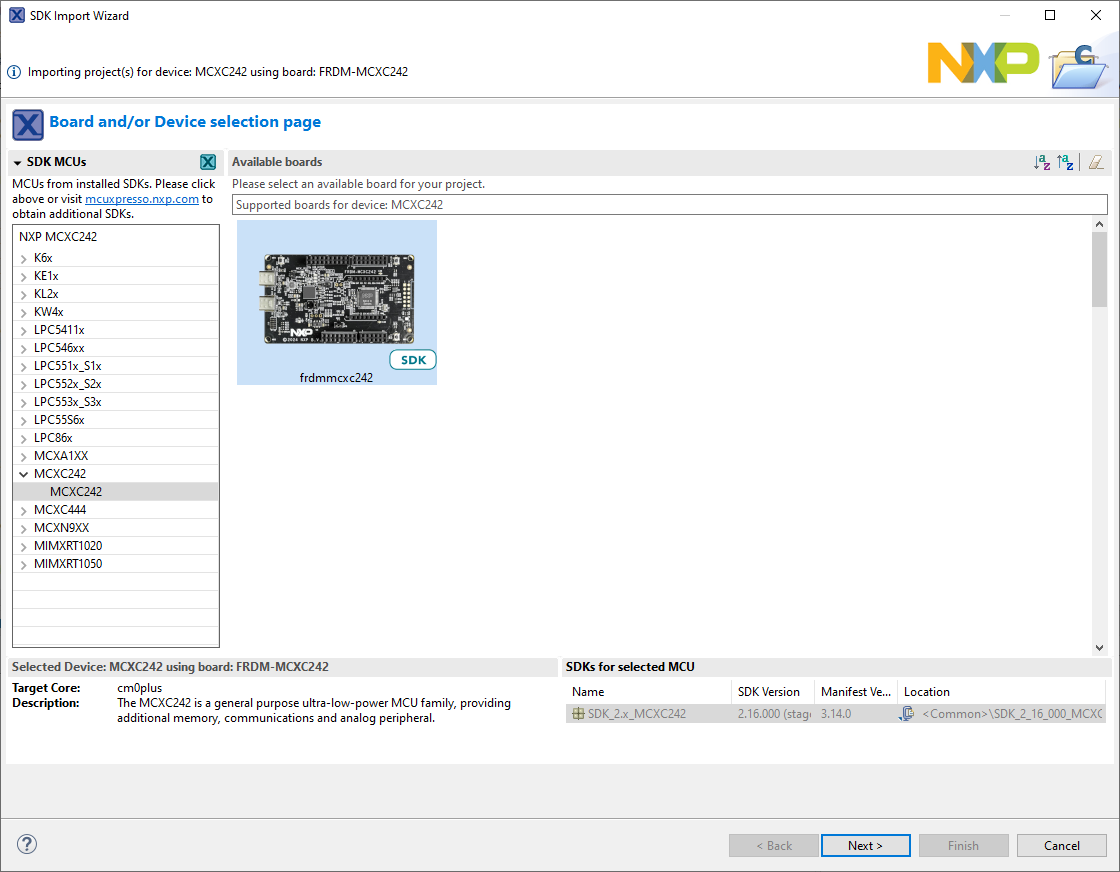

  3. 点击FRDM MCX系列板，选择一个可以在该板上运行的示例，然后点击“下一步”。

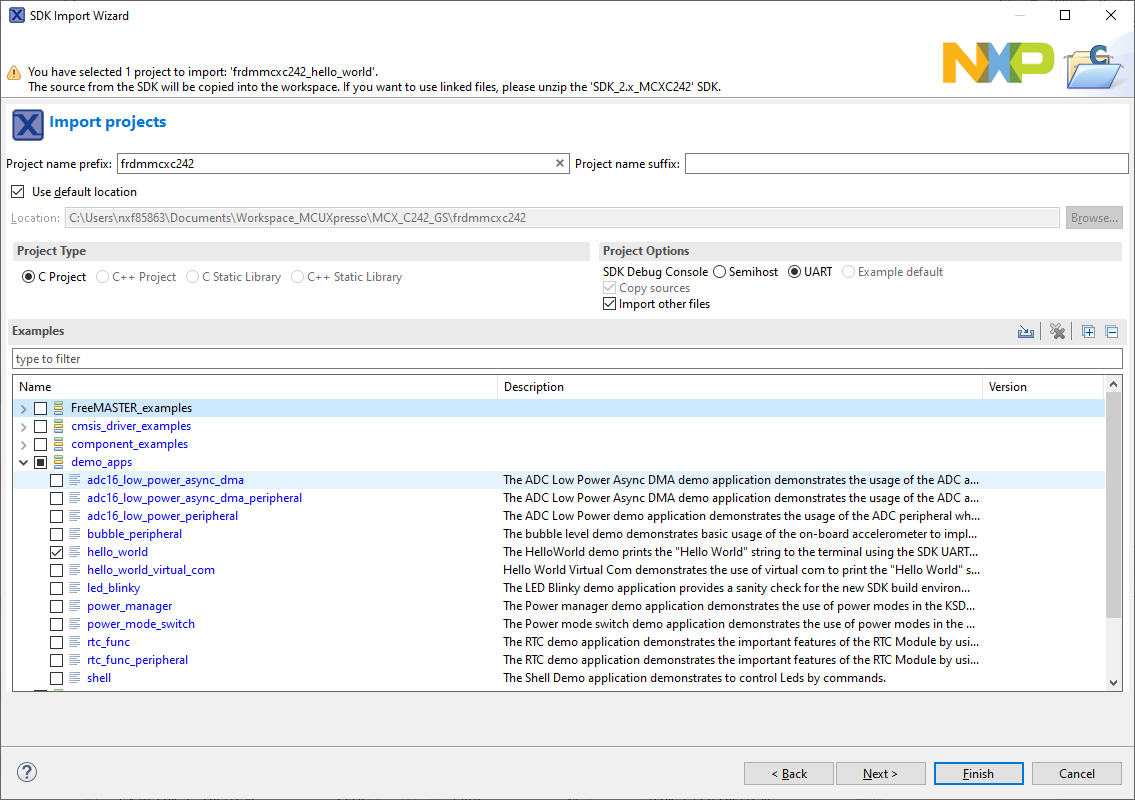

  4. 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择“UART as the SDK Debug Console（UART作为SDK调试控制台）”复选框。然后点击“完成”。

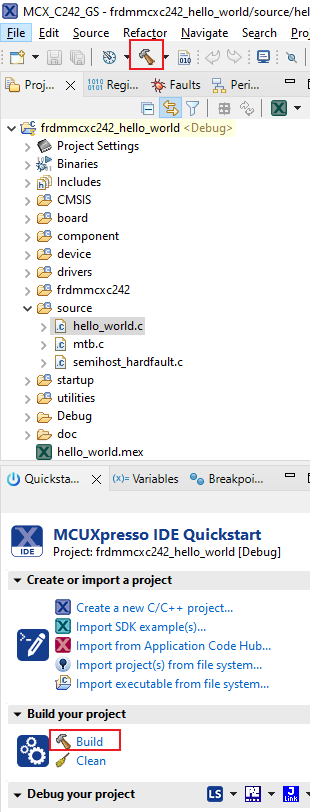

  5. 选择要构建的项目，然后点击上方快捷方式中的“build icon（构建图标）”，或者在快速入门面板中点击“Build（构建）”。
  6. 项目应该能够在控制台中构建完成，不会出现错误或警告。
  7. 使用与J9 ‘MCU-LINK’端口连接的Micro USB将板连接到计算机。
  8. 点击上方的“debug（调试）”图标，或者在快速入门面板中点击“Debug（调试）”，将应用下载到板上。
  9. 选择MCU-Link CMSIS-DAP硬件调试器

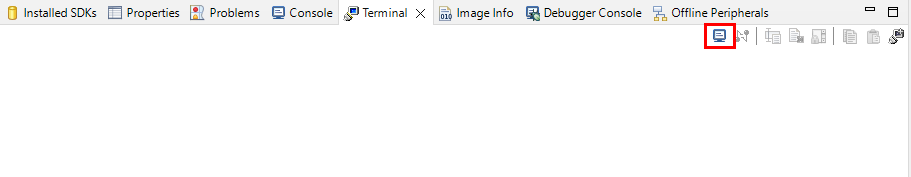

  10. 打开一个串行终端，以便查看应用的输出。选择“Terminal（终端）”窗口，然后点击“new terminal(新建终端)”图标。
  11. 选择“Serial Terminal（串行终端）”，然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。

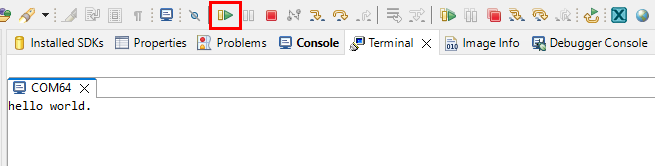

  12. 点击“run（运行）”图标，运行应用。 在终端上查看输出结果。

前页获取软件
下一页创建

4. 创建

4.1 从MCUXpresso IDE克隆示例项目

遵循以下步骤完成通用输出的操作。该示例设置了一个TPM来生成两个PWM信号并更改LED的亮度。

  1. 在左下角找到快速启动面板，然后点击“导入SDK示例”。
  2. 点击FRDM-MCXC242 board，选择导入可在该板上运行的示例，然后点击“下一步”。

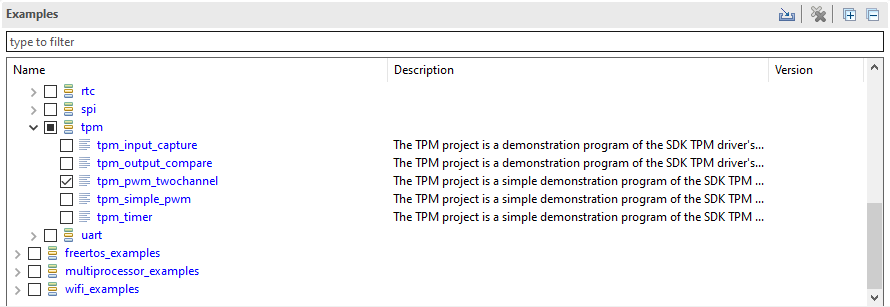

  3. 使用箭头展开driver_examples目录，然后展开tpm示例，并点击frdmmcxc242_tpm_pwm_twochannel旁的复选框选择它。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择“UART as the SDK Debug Console（UART作为SDK调试控制台）”复选框。
    4. 然后点击“完成”。
  4. 点击“Project Explorer”（项目资源管理器）视图中的“frdmmcxc242_tpm_pwm_twochannel”项目，并构建、编译和运行上述演示。
  5. 选择“Serial Terminal”（串行终端），然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。输入0-9的任意数字，更改LED的亮度
  6. 终止调试会话

4.2 使用MCUXpresso配置工具为第三方IDE克隆示例项目

遵循以下步骤完成通用输出的操作。该示例设置了一个TPM来生成PWM信号并更改LED的亮度。

  1. 打开MCUXpresso配置工具

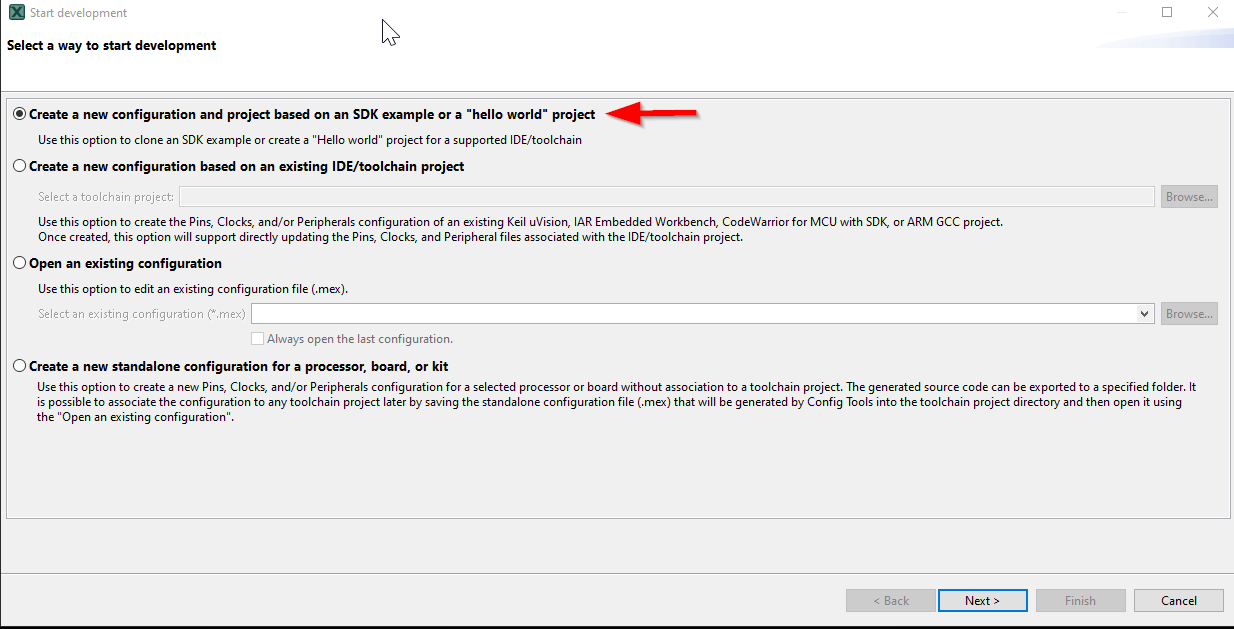

  2. 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”。
  3. 在下一个界面，选择MCUXpresso SDK的位置。SDK包必须事先解压。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，点击“克隆”选择示例。选择要克隆的项目。对于这个例子，我们要使用tpm_pwm_twochannel项目。您可以在筛选框中输入“tpm”，然后选择“tpm_pwm_twochannel”示例项目来进行筛选。然后，您还可以指定克隆项目的位置和名称。然后点击“完成”。
  4. 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述
  5. 选择“Serial Terminal”（串行终端），然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。输入0-9的任意数字，更改LED的亮度
  6. 终止调试会话

4.3 使用MCUXpresso IDE引脚工具

注：以前，您必须像上一步一样克隆SDK项目。

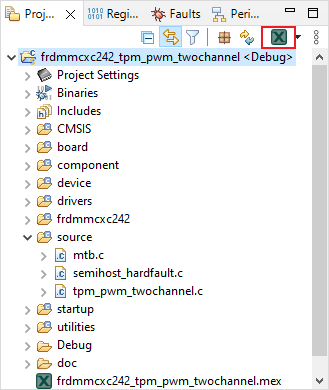

  1. 选择“文件资源管理器”窗口右上角的“ConfigTools”（配置工具），然后选择“Open Pins”（打开引脚）来打开引脚工具。
  2. 引脚工具现在应该显示tpm项目的引脚配置。

4.4 使用引脚工具修改LED布线的引脚

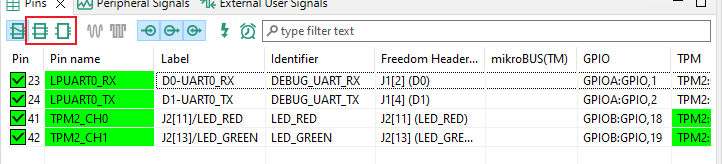

  1. 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未路由的引脚”复选框，以仅查看已路由的引脚。已路由的引脚在引脚名称旁留有一个绿色勾选框。为每个已路由的引脚所选的功能以绿色突出显示
  2. 在当前配置中，PTB18和PTB19被路由为TPM的输出。我们添加引脚配置，以启用蓝色LED。
  3. 选择“显示未路由的引脚”以查看其他选项。要启用蓝色LED，请搜索BLUE或PTA13，并在TPM列中选择TPM1:CH, 1。
  4. 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新代码”。

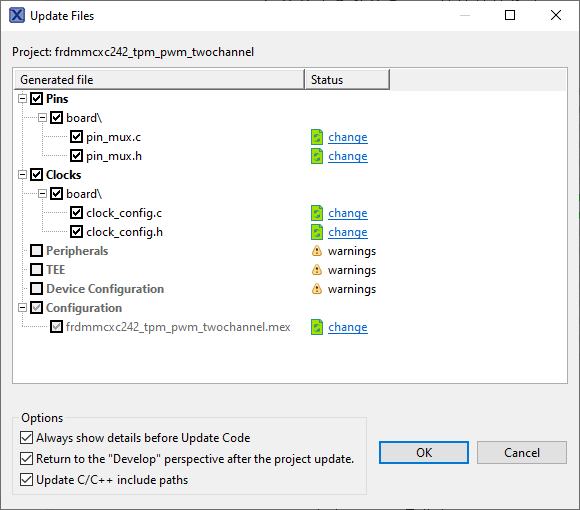

  5. 弹出的界面将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

    6. 注：时钟和其他文件也可能被标记为正在更新，因为标题已被更改。

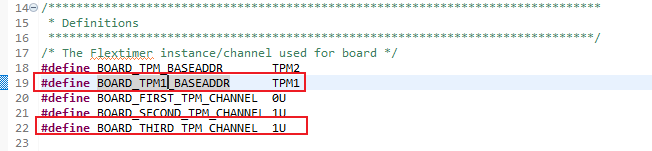

  6. 我们给示例添加一些额外的代码。打开tpm_pwm_twochannel.c 文件，并为蓝色LED TPM实例和通道添加以下宏。

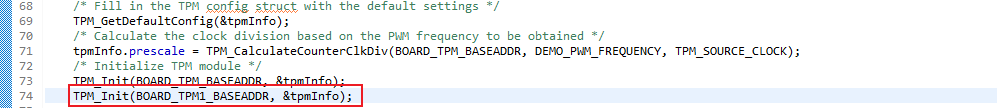

  7. 为TPM添加初始化函数。
  8. 为TPM1_CH1添加初始化结构。

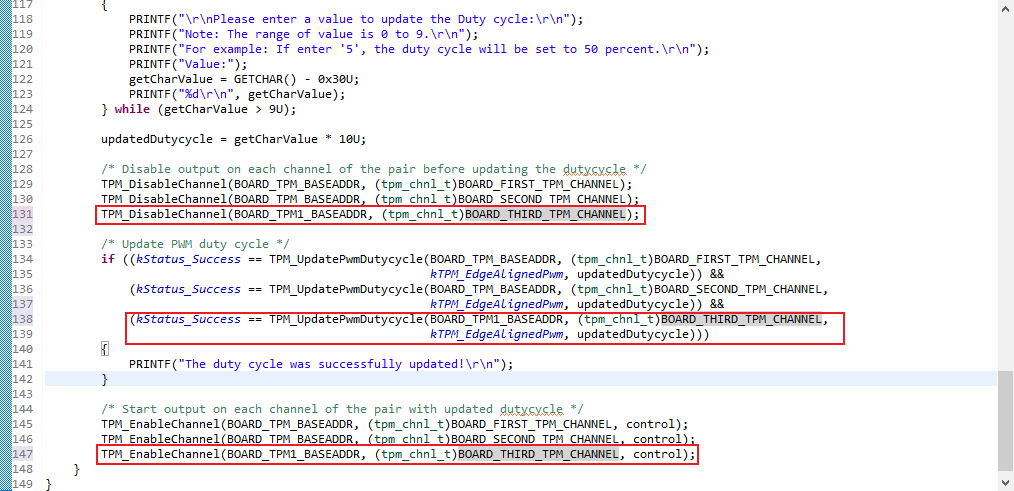

  9. 在main函数中，在while循环中添加TPM1_CH1控制函数。
  10. 按照上一节所述构建并下载项目
  11. 运行应用。选择“Serial Terminal”（串行终端），然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。输入0-9的任意数字，更改LED的亮度。可以看到RGB_LED的亮度也变了，颜色应该是白色，表示3个LED灯（蓝色/绿色/红色）都亮着。
  12. 终止调试会话

前页构建、运行
下一页Developer Experience（开发人员体验）

5. Developer Experience（开发人员体验）

请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub（应用代码中心）页面，让您了解许多通过恩智浦GitHub提供的应用示例。

5.1 FRDM平台、功能齐全的EVK和扩展板

为了加速原型设计，我们为您提供了低成本FRDM平台和功能齐全的评估套件。

FRDM开发板具有标准规格和接口，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持WiFi和更多MCU-Link功能。此外，还有很多兼容的Click板和/或Arduino扩展板可以使用。对于那些支持Open CMSIS Pack的平台，在ACH上可以找到一些示例，但如果没有，许多都可以通过I²C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。

5.2 Application Code Hub（应用代码中心）

Application Code Hub（应用代码中心）为开发人员提供了一个交互式界面来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH ，开始探索及发现新的交互式Application Code Hub（应用代码中心）的更多细节和优势。

可从Application Code Hub（应用代码中心）访问的软件位于恩智浦GitHub资料库 ，因此可以直接从该位置轻松访问和克隆。

5.3 演示纵览

以下演示引导我们使用基于FRDM平台的系统从ACH导入一个项目，该系统具有电机控制扩展板和低成本LCD。尽管您的评估板可能与该系统有所不同，但以下步骤是通用的，适用于所有支持的平台。

前页创建
下一页设计资源

设计资源

板文档

软件

前页Developer Experience（开发人员体验）
下一页支持

支持

论坛

在恩智浦的技术论坛网站上，可与其他工程师交流，获取专家建议，了解如何使用FRDM-MCXC242板进行产品设计。

前页设计资源
